此参考设计说明了如何将大联大世平代理的TI无线M-Bus堆叠用于CC1310和CC1350无线MCU，并将其集成到智能仪器表或资料收集器产品中。此软件栈与开放式计量系统（OMS）v3.0.1规范相容。EN13757-1至EN13757-7是欧洲的抄表标准，同时包括有线和无线抄表总线（M-Bus），所有这些标准一起广泛用于超低功率计量和分项计量应用。

该设计使用单向配置（仪表）或双向配置（仪表和资料收集器）为868MHz的任何无线M-Bus S模式、T模式或C模式提供即用的二进制映射。还提供多个预编译的二进制映射，这些映射涵盖了多种计量应用，包括但不限于热分配表（HCA）、燃气表、水表和热量计或者带有外部主机MCU的电表。

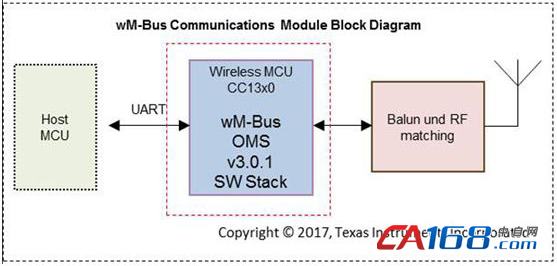

图示1-大联大世平推出TI低功耗无线M-Bus通信模组参考设计解决方案的系统方案图

功能描述

Ÿ 符合EN13757-4 HR类灵敏度和选择性要求以及HT类发射功率要求（S、T和C模式）；

Ÿ 使用可连接主机MCU的序列界面提供完整的单芯片实现方案；

Ÿ 在关断模式下仅消耗0.7µA（电压为3.6V）；

Ÿ 通过嵌入式（API级别）界面将wM-Bus堆叠与仪表应用相结合；

Ÿ 提供符合wM-Bus OMSv3.0.1规范的S和T模式（S1、S2、T1、T2），并添加了C1和C2模式；

Ÿ 支持仪表和资料收集器（也称为“其他”）功能。

图示2-大联大世平推出TI低功耗无线M-Bus通信模组参考设计解决方案的照片

应用

Ÿ 智能仪器表-水表；

Ÿ 智能仪器表-热量计；

Ÿ 智能仪器表-燃气表；

Ÿ 智能仪器表-电表；

Ÿ 热量分配表；

Ÿ 电网通信模组-无线通讯。
