现时在市场上的主流贴片头中，主要有旋转式和平动式，其中以旋转式的贴装轴数量更多，速度更快而为高速贴片机所采用。
那么，垂直旋转式的贴装头的设计，如何才能达到巅峰状态，即能实现速度快、精度高及应对元件范围广呢？这里以环球仪器的闪电贴装头FZ30来说明。
精度高及应对元件范围广
若要提升贴装头的精度，视觉系统是一个关键因素。因此，FZ30贴装头上安装两个摄像头，一个宽视野，一个窄视野，因而可应对的贴片范围为01005至30平方毫米，精准度高达34微米。
此外，垂直旋转式的贴装头的体积越大，它能处理的元件尺寸就越大，也同样达到扩宽可应对的元件范围。速度快
若要提升贴装头的速度，则配备越多贴装轴，每次拾取更多元件，就能减少在送料器与PCB间往返的次数，直接提升速度。FZ30贴装头上配备30个贴装轴，速度达35,000cph。

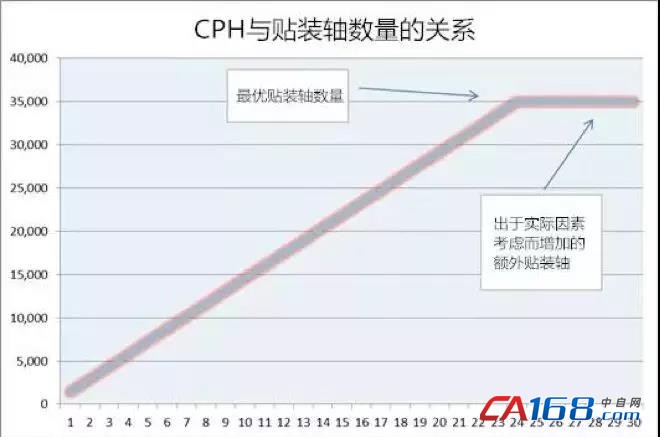

据环球仪器的研究，当贴装头上的贴装轴数量，由1增至24时，贴装速度是直线上升的，然后速度只能维持在同一水平。
那么，为什么环球仪器的FZ30贴装头具备30个贴装轴呢？
这是为了扩大贴片机的元件处理范围，当某一个贴装轴在处理较大元件时，会自动跳过相邻的贴装轴。只要额外增加的贴装轴不会影响速度，就能令贴装头具备兼容特殊贴装轴/吸嘴的能力(用以处理如MELF电阻，连接器等特殊元件)，或者替代被跳过的贴装轴(受损或受污染等)。
FZ30的优点
-
垂直元件感应器验证元件到位，方向正确及高度；可检测吸嘴及可在飞行中更换问题吸嘴
-
自动凹槽校正及在拾取和贴装时具备触板传感，提升拾取PPM，保证使用最理想的贴装压力，及减少吸嘴磨损
-
单一拾取点免除群组拾取(多个拾取点)顾虑
-
吸嘴自动对中/污染检查/绕路确保持续高产量

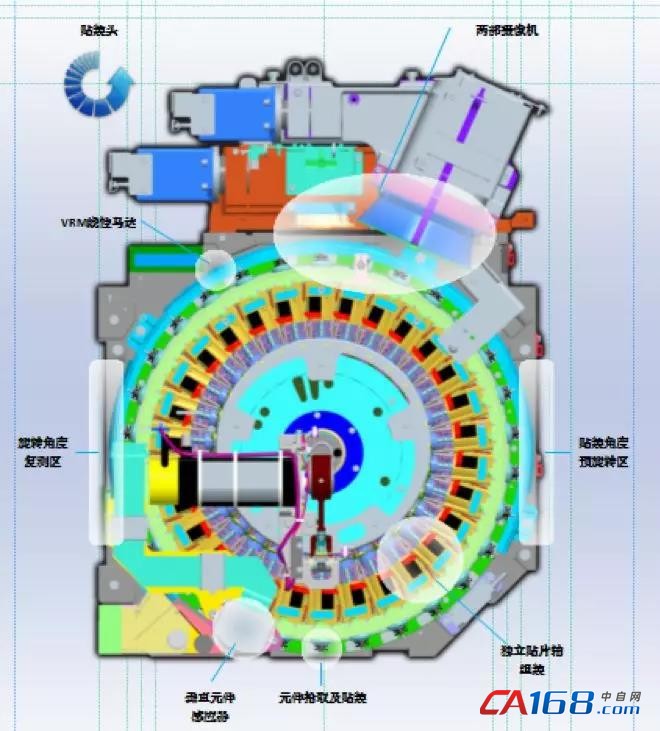

FZ30贴装头结构图
环球仪器的Fuzion贴片机系列及AdvantisV贴片机系列均采用FZ30贴装头，为EMS厂家提供更多选择。
-
