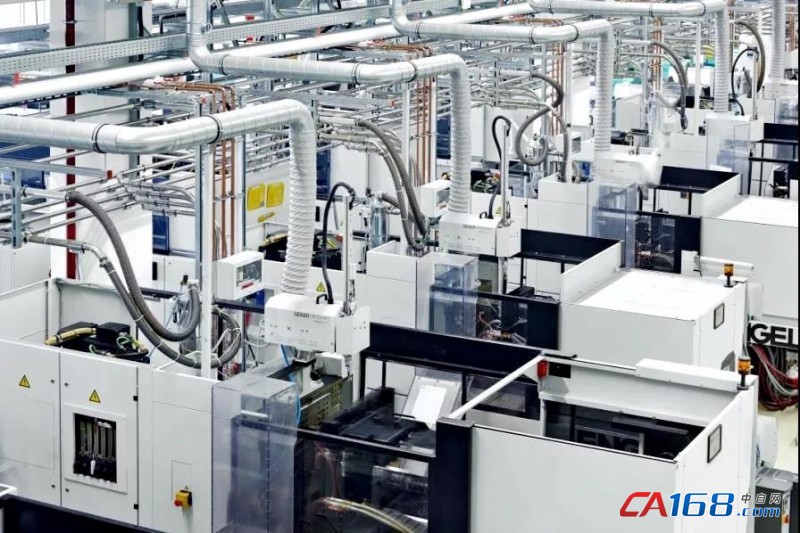

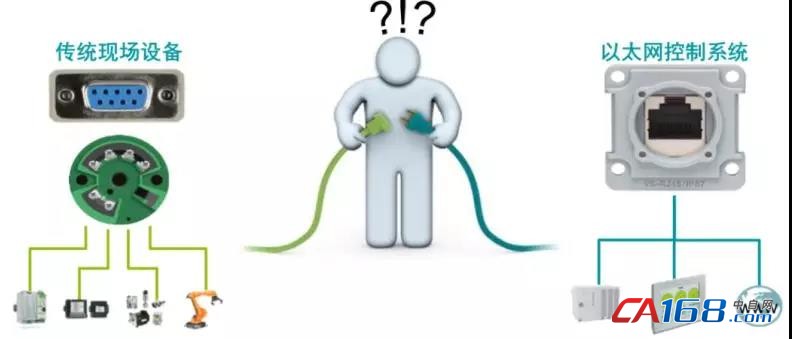

目前，在以机械制造、非标自动化、物流为代表的众多工厂自动化领域，使用了很多基于串口通讯协议的扫码枪、RFID、数据采集仪表等设备。而在控制层，以Modbus TCP，PROFINET，EtherNet/IP为代表的工业以太网则是当前的主流通讯协议。那么，我们应该如何将现场的这些串口设备接入到支持工业以太网的控制器、工控机、服务器，甚至是互联网云平台中呢？菲尼克斯电气提供的以太网串口转换器可助您实现这一目标。

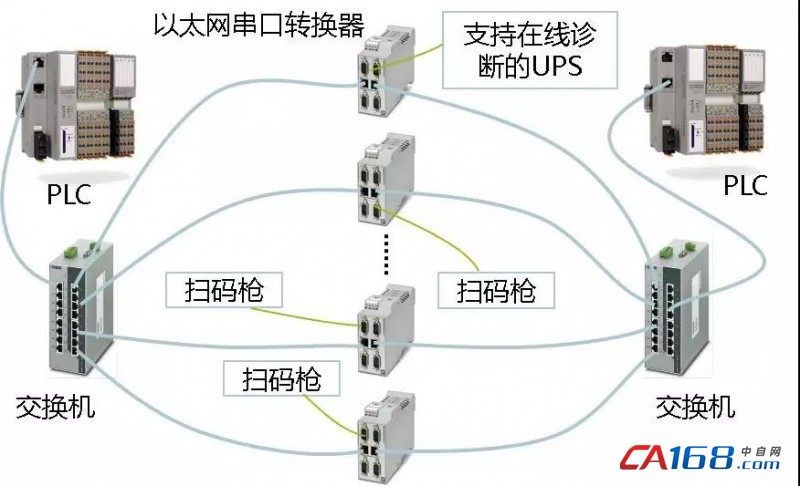

在该应用中，通过使用菲尼克斯电气的以太网串口转换器，将现场支持Modbus RTU协议的扫码枪和UPS电源接入到基于Modbus TCP协议的控制器中，实现了现场设备和控制器之间的数据交换。为了满足用户对系统可靠性的要求，现场使用了两套控制器，并搭配使用菲尼克斯电气3000系列管理型交换机，搭建了一个冗余的串口数据采集网络，两套控制器可以同时采集现场串口设备的数据信息。
通讯产品配置清单：

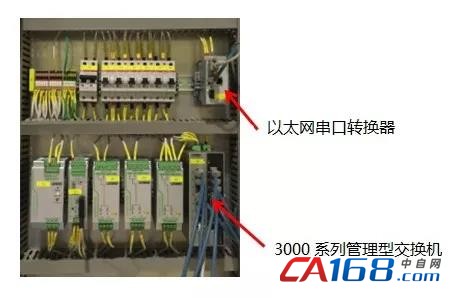

现场控制柜图片

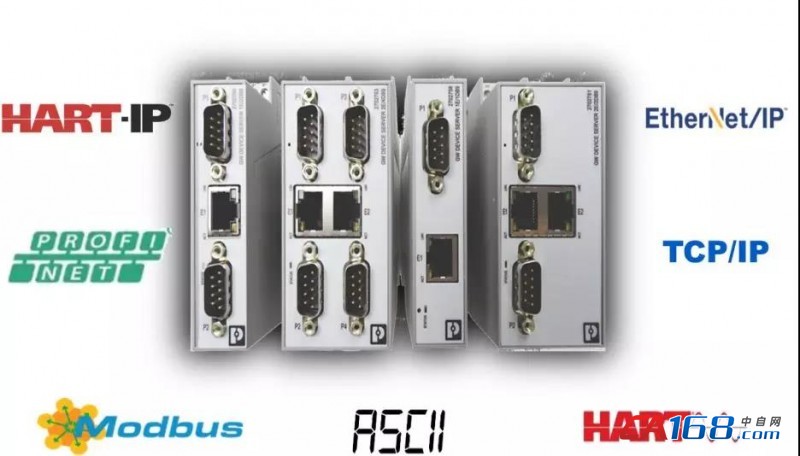

菲尼克斯电气以太网串口转换器是实现传感器层和控制层可靠互联的重要设备。它是为工业现场应用而设计的产品，可以满足强电磁干扰环境、宽温环境（-40℃至70℃）、防爆区域工作的需求。每个模块最多可支持２个以太网接口和４个串口，可以将传统串口协议转换为TCP/IP，MODBUS TCP，EtherNet/IP，PROFINET等多种以太网协议。

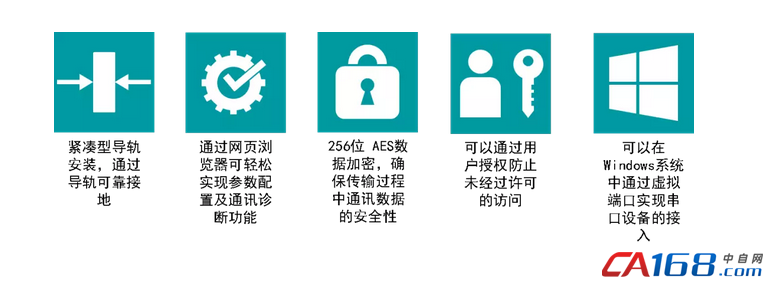

产品优势
-
结构设计紧凑,适用于对于空间要求较高的AGV等移动设备的应用
-
通过WEB浏览器可轻松实现参数配置和网络诊断
-
采用256位AES数据加密，最大程度保障通讯安全
-
支持导入定制化授权证书，未经过授权的用户即使拥有用户名和密码也无法访问该设备
-
通过虚拟串口软件可以将串口设备无缝集成到基于windows 的系统中
常见的以太网串口转换器的应用方式：

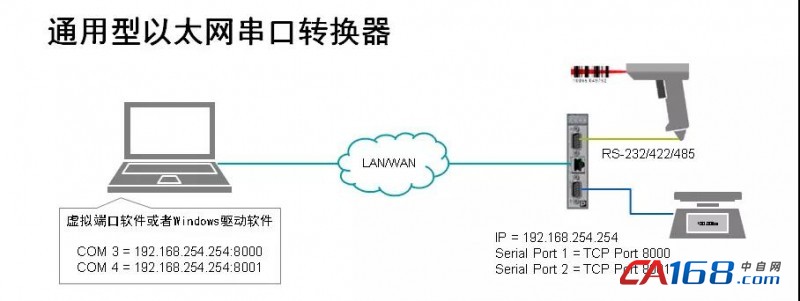

通用型以太网串口转换器可实现通讯接口的转换，将串口上连接的设备数据映射到不同的TCP端口上，从而同时读取现场扫码枪和称重设备的数据信息。

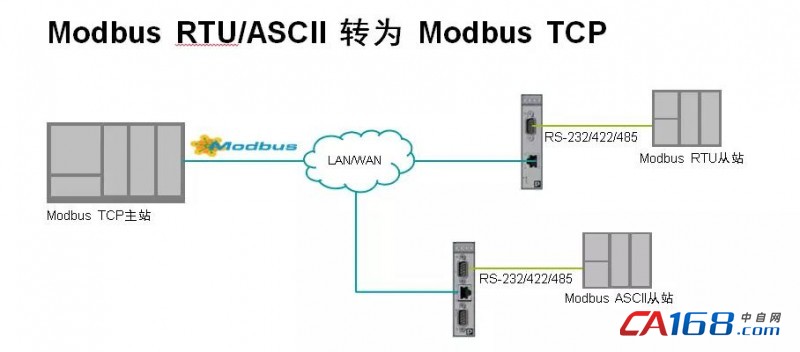

基于Modbus协议的以太网串口转换器可实现支持Modbus RTU，Modbus ASCII和Modbus TCP协议的现场设备的相互连接。

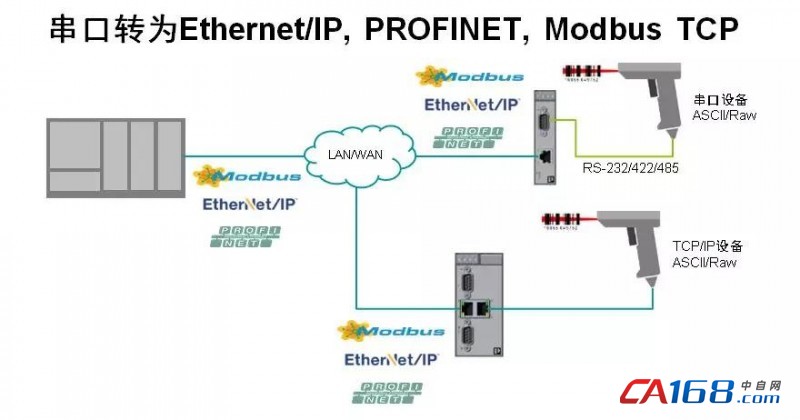

以太网串口转换器可将基于串口的数据转换为PROFINET，Modbus TCP，EtherNet/IP等协议的数据格式，无需编程就可以通过PLC实现串口数据的读写操作。
