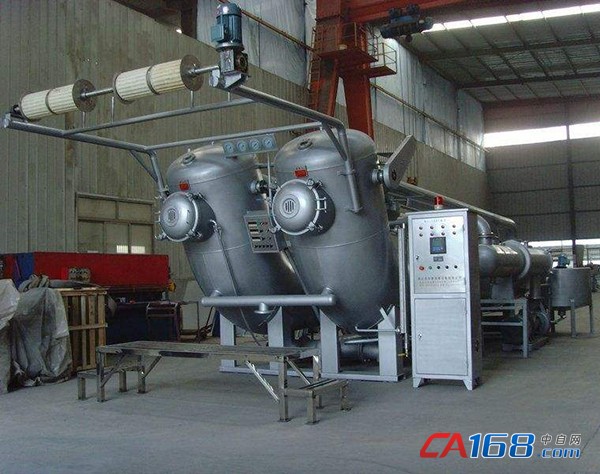

高温高压染色机是纺织印染行业里最常用的布匹染色机械之一。其通过高温高压以水为介质通过溢流的方式使染料附着固化在布匹纤维上，可无级控制染色流量。传统高温染色机在低流量时，会造成染色的不均匀和压布的现象，互换性差，生产效率不高，使染色品质较差，又浪费了能源。
随着变频控制技术的发展，对流量压差进行变频控制已在印染行业中得到广泛的应用。在采用变频器后，上述问题迎刃而解。采用变频对染色机节能改造也已成为染整行业降低能耗成本、提高产品竞争力的最有效途径，对于减少能源浪费具有重要意义。
工作原理
该方案采用EN650B系列变频器来控制染色机的循环泵：这个部份主要是起染机内染液和织物运行动力的保障。染机在整个染色过程是密封的，所以整个染液的运行是由染色机的循环系统完成的。这个循环系统主要由：循环泵、溢流口、溢流管、浸染槽、冷热交换器组成。循环泵将染液从浸染槽的假底中将染液抽出，送入冷热交换器， 经交换器将染液送入溢流口，再经溢流口到达溢流管，再由溢流管进入浸染槽。如此不断循环，直到染色过程结束，织物出缸为止。

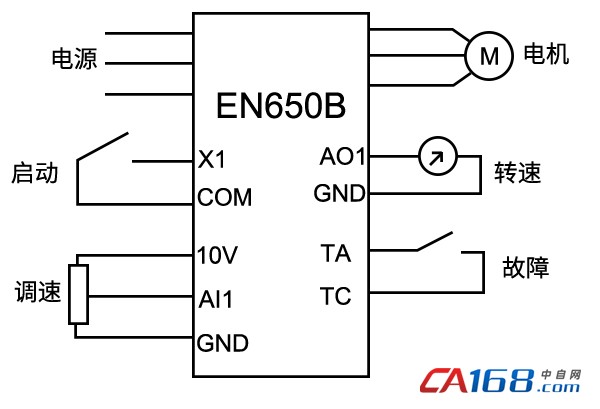

变频器接线图

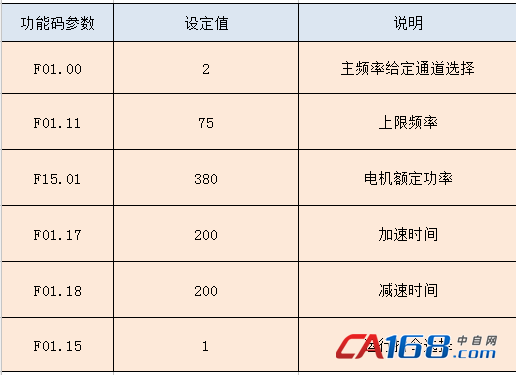

变频器部分参数设置
应用优势
变频器部分参数设置
应用优势
■ 使用EN650B系列变频器，电机温升明显下降，泵力更强；
■ 同步精度高，提升了设备的控制精度，改善了生产工艺；
■ 调速范围广，满足客户不同工艺的控制要求；
■ 完善的保护功能，保证整个系统长时间可靠运行；
■ 助力节能改造，使能耗显著下降，比普通异步电动机省电20%以上。
深圳易能电气技术股份有限公司，拥有自主知识产权的国家级高新技术企业，专注于工业自动化领域产品的研发、生产与销售，主要产品包括变频器、伺服控制器、PLC、新能源系统等。
易能电气成立于2004年，目前已通过ISO9001：2015质量管理体系认证、欧盟CE认证，荣获国家创新基金、深圳市战略新兴产业基金、产品创新奖、最具投资价奖等荣誉，并多次蝉联“低压变频器十大国产品牌”称号。
