今天发布的Vishay超快二极管具有2A～150A的额定电流。器件的高隔离电压使设计者能够提供额外的安全裕量，并提高最终产品中的功率密度。Vishay可根据用户要求提供等效封装的器件。
为使效率最大化，二极管提供了很宽范围的正向电压与反向恢复时间比。在+25℃(di/dt=200A/µs)条件下，器件的典型反向恢复时间只有28ns，典型正向电压低至1.38V。为了实现更健壮和高性价比比的设计，二极管的最高工作结温可达+175℃。
器件规格表：
|
编号 |
裸片尺寸 (mils) |
电流等级 (A) |
电压 (V) |
Vf @ 额定 I(1) (V) |
典型 Trr(2) (ns) |
根据要求提供等效封装的器件 |
|
|
VS-FD056H07A6BN |
56 x 56 |
2 |
650 |
1.25 |
38 |
D-Pak |
|
|
VS-FD072H07A6BN |
72 x 72 |
6 |
650 |
1.7 |
30 |
D-Pak, TO-220 |
|
|
VS-FD083H07A6BN |
83 x 83 |
8 |
650 |
1.7 |
30 |
D-Pak / D2-Pak / TO-220 |
|
|
VS-FD111H07A6BN |
111 x 111 |
15 |
650 |
1.68 |
37 |
D-Pak / D2-Pak / TO-220 |
|
|
VS-FD117H07A6BN |
117 x 117 |
18 |
650 |
1.52 |
37 |
D2-Pak / TO-220 |
|
|
VS-FD145H07A6BN |
145 x 145 |
30 |
650 |
1.7 |
39 |
D2-Pak / TO-220 |
|
|
VS-FD157H07A6BN |
157 x 157 |
35 |
650 |
1.7 |
41 |
TO-247 |
|
|
VS-FD184H07A6BN |
184 x 184 |
60 |
650 |
1.7 |
42 |
TO-247 |
|
|
VS-FD197H07A6BN |
197 x 197 |
70 |
650 |
1.65 |
47 |
TO-247 |
|
|
VS-FD310H07A6BN |
310 x 190 |
100 |
650 |
1.75 |
54 |
Powertab |
|
|
VS-FD394H07A6BN |
394 x 217 |
150 |
650 |
2.2 |
60 |
n.a. |
|
|
(1) = 在25℃下的典型值 (2) = 在25℃，1 A下的典型值，di/d t = 100A/us |
|||||||

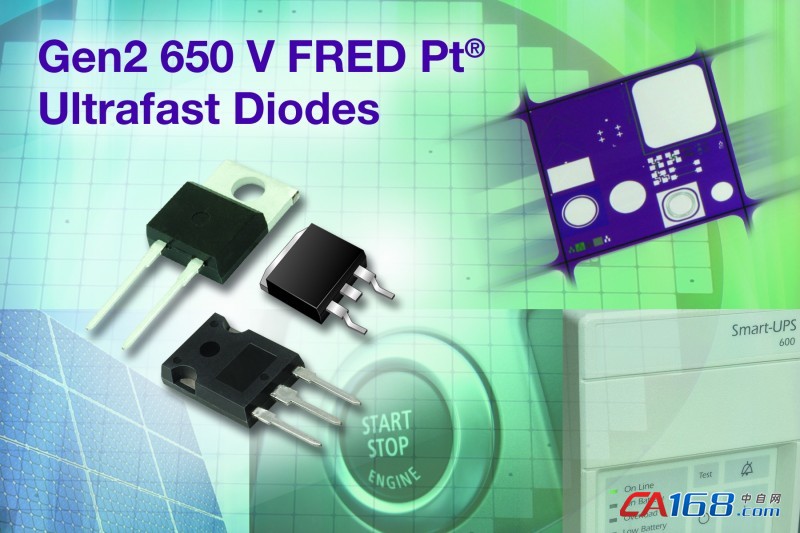

新款FRED Pt超快二极管现可提供样品，并已实现量产，大宗订货的供货周期为十二周。
VISHAY简介
Vishay Intertechnology, Inc. 是在纽约证券交易所上市（VSH）的“财富1000 强企业”，是全球分立半导体（二极管、MOSFET和红外光电器件）和无源电子元件（电阻器、电感器、电容器）的最大制造商之一。这些元器件可用于工业、计算、汽车、消费、电信、军事、航空航天、电源及医疗市场中几乎所有类型的电子设备和装备。凭借产品创新、成功的收购战略，以及“一站式”服务使Vishay成为了全球业界领先者。有关Vishay的详细信息，敬请浏览网站 www.vishay.com。
