D＝                                                          　（7－1）

      式中，D—脉冲的占空比；

      t_P—脉冲宽度，s；

      t_C—脉冲周期，s。

      这样做有什么好处呢？

      首先说变压器T。根据变压器的设计原理，与铁心截面积有关的因素是：

      A＝K　                                                                       （7－2）

      式中，A—铁心的截面积，mm2；

      K—系数；

      P—变压器的输出功率，kW；

      f—频率，Hz；

      Bm—最大磁通密度，Wb／mm2。

      由式（7－2）可知，频率越高，变压器的体积越小，重量也越轻。

      其次，要比较一下电路和功耗，你来分析一下。”

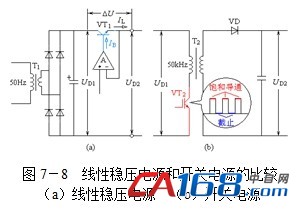

      小孙思考了一会儿，画出了图7－8，然后说：“在线性稳压电源里，输入电压必须比输出电压略高，如图7－8（a）所示：

                                   U_D2＝U_D1－ΔU                                                                   （7－2）

      式中，U_D2—稳压电源的输出电压，V；

       U_D1—稳压电源的输入电压，V；

       ΔU—稳压电源的电压降，V。

       晶体管VT₁处于放大状态，存在着较大的功率损耗：

                                   ΔP＝ΔUI_L                                                                         （7－3）

      式中，ΔP—稳压器件的功耗，W；

      I_L—负载电流，A。

      在开关电源里，晶体管VT₂工作在开关状态，是截止状态和饱和导通状态不断交替的工作状态，如图7－8（b）所示。在截止状态，功耗几乎为0，而在饱和导通状态，功耗也很小。所以，开关电源的功耗较小，这是开关电源的又一个优点。对不对？”

      张老师微笑着点了点头，说：“分析得很好，但既然说是电源的功耗，就还需要补充一点。低频变压器的铁心用的是硅钢片，其涡流损失和磁滞损失相对较大，而高频变压器的铁心主要采用软磁铁氧体，其涡流损失和磁滞损失较小。”

      小孙的手机来短信了，张老师风趣地说：“下课铃响了，下一次我们将正式讨论开关电源的工况，你先准备一下吧。”　

―――――――――――――――――――――――――――――――――――――――

　　小　孙　的　笔　记

　　1．稳压管稳压和晶体管线性稳压都是依靠调节电压降来保持输出电压的稳定的。它们存在着两大缺点：一是体积大，重量重；二是稳压过程中功率损耗大。

　　2．开关电源是通过改变脉冲的占空比来保持输出电压的稳定的。因为采用了高频脉冲控制，故变压器的体积和重量都大为减小，又因为晶体管工作在开关状态，运行过程中的功耗也小。

　　3．脉冲变压器的一次电压是单极性的脉冲波，但它的二次电压却是交变的。

　　4．脉冲变压器的一次绕组是一个大电感，当电路断开时，也必须有续流电路。但它的续流电流应该按指数规律下降，以便二次绕组得到负的方波。当在一次回路中串联电流的采样电阻时，采样电压的波形是锯齿波。

　　5．高频交变脉冲只需半波整流和电容器滤波，就足以得到十分平稳的直流电压了。这是因为：充电时，电路内并无阻碍电流上升的电感元件，放电时，又因为脉冲间的时间间隔太短而来不及衰减。

―――――――――――――――――――――――――――――――――――――――
