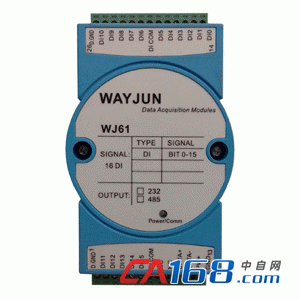

WJ61系列 16路DI开关量/干接点信号转RS485/232
产品特点：
● 十六路开关量采集，隔离转换 RS-485/232输出
● 输入和RS-485/232接口采用了光电隔离
● 支持16路干接点输入或16路湿接点输入
● 通过RS-485/232接口可以读取每通道电平状态
● 信号输入 / 输出之间隔离耐压3000VDC
● 宽电源供电范围：8 ~ 32VDC
● 内部有防反接和过压保护电路
● 可靠性高，编程方便，易于应用
● 标准DIN35导轨安装，方便集中布线
● 用户可编程设置模块地址、波特率等
● 支持Modbus RTU 通讯协议
● 低成本、小体积模块化设计
● 外形尺寸：120 mm x 70 mm x 43mm
典型应用：
● 电平信号测量、监测和控制
● RS-485远程I/O，数据采集
● 智能楼宇控制、安防工程等应用系统
● RS-232/485总线工业自动化控制系统
● 工业现场信号隔离及长线传输
● 设备运行监测
● 传感器信号的测量
● 工业现场数据的获取与记录
● 医疗、工控产品开发
● 开关量信号采集
WJ61通用参数：
(typical @ +25℃，Vs为24VDC)
输入类型：湿接点输入
低电平(0)： 输入 < 3V
高电平(1)： 输入 10 ~ 50V
干接点输入
低电平(0)： 断开
高电平(1)： 接通到D.GND
输入电阻： 5.1KΩ
通 讯： 协议 RS-485 或 RS-232 标准字符协议 和 MODBUS RTU通讯协议
波特率（2400、4800、9600、19200、38400bps）可软件选择
地址（0～255）可软件选择
通讯响应时间：100 ms 最大
工作电源： +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路
功率消耗： 小于0.5W
工作温度： - 45 ~ +80℃
工作湿度： 10 ~ 90% (无凝露)
存储温度： - 45 ~ +80℃
存储湿度： 10 ~ 95% (无凝露)
隔离耐压： 输入 / 输出 之间： 3KVDC，1分钟，漏电流 1mA
其中RS-232 / RS-485输出和电源共地。
耐冲击电压： 3KVAC， 1.2/50us(峰值)
产品选型：
WJ61 - □
通讯接口
485： 输出为RS-485接口
232： 输出为RS-232接口
选型举例1： 型号：WJ61 -232 表示输出为RS-232接口
选型举例2： 型号：WJ61 -485 表示输出为RS-485接口
开关量信号输入接线图
|

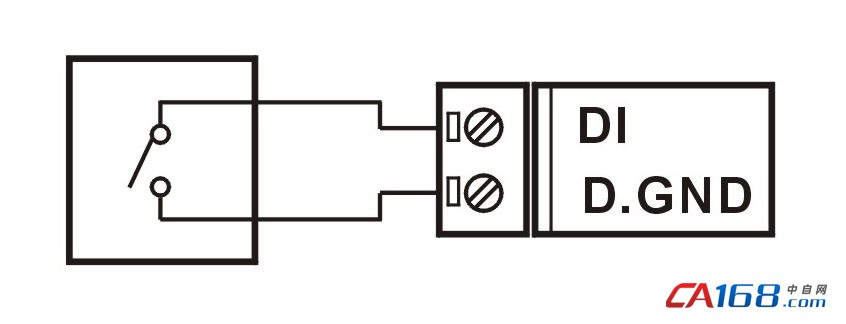

干接点输入（Dry contact）
|

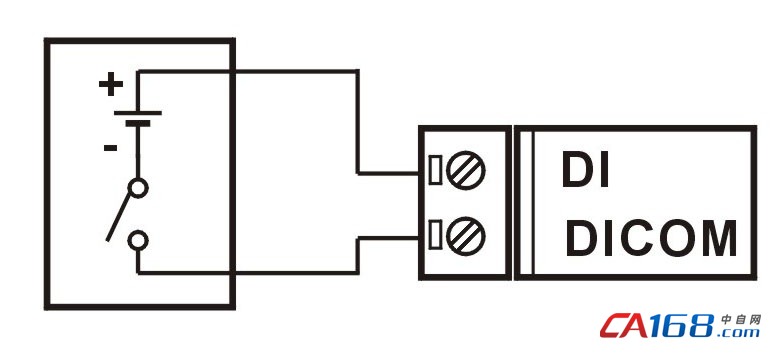

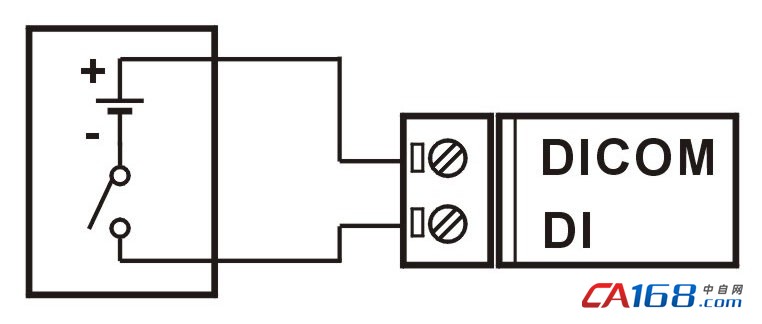

湿接点输入（Wet contact）
|
 |
  |
|

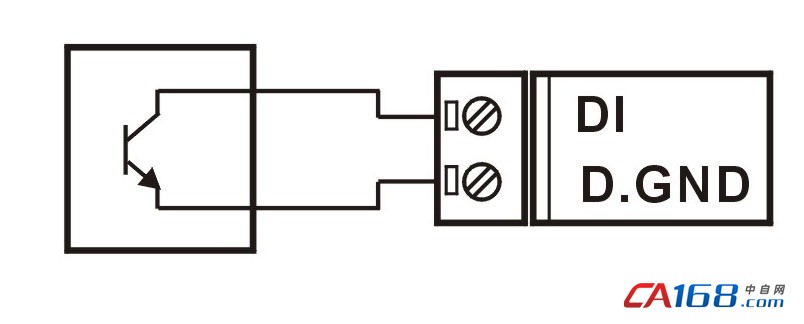

集电极开路输入（Open collector input）
|
|
 |
