2014年9月9日，致力于亚太地区市场的领先电子元器件分销商—大联大控股宣布，其旗下品佳推出基于 Infineon TLD5095EL的车灯LED可调光驱动方案。TLD 5095EL是一款具备内置短路保护功能的超灵活直流/直流升压控制器IC，专门针对汽车LED应用进行定制。其主要功能是增大（提高）或减小（降低）输出电压，保持恒定的LED电流。
TLD5095EL可应用于升压-接地（B2G）、 升压-电池 （降压-升压）和SEPIC配置，能够使电压升高至60V。模拟调光功能可用于调节LED平均电流，校准LED的亮度或发挥热应力保护作用。TLD5095EL的外部控制概念包含两个外置的MOSFET，该MOSFET可针对所需的正向电流进行优化。
【方案特色】
• 负载：大功率LED
• 输入电压：4.5V~45V
• PWM频率：100KHZ~500KHZ
• 过流保护：3A
• 过压保护：100VDC
• 转化效率：90%

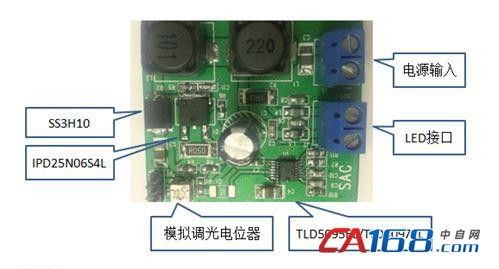

图示1-系统架构图照片

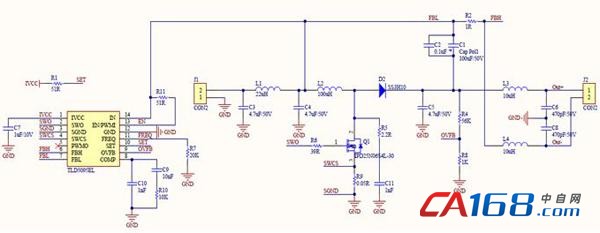

图示2-系统架构图
【产品应用】
大联大品佳集团代理的Infineon的TLD 5095EL可用于汽车内部照明LED灯、LED头灯（包括近光灯和远光灯）和LED信号照明灯（包括闪灯、日行灯等等）。

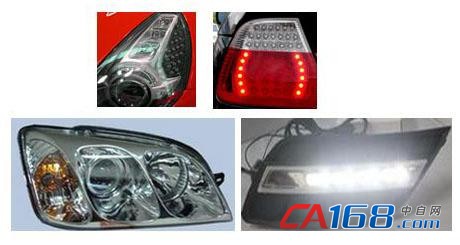

图示3-应用案例
