管道采用的数据采集与监视控制系统SCADA（Supervisory Control And Data Acquisition）是基于计算机技术的生产过程与调度自动化系统。它可以对管道的输送工艺、现场设备进行监测和控制，以实现数据采集处理、设备控制、运行分析、参数调节和报警等功能。

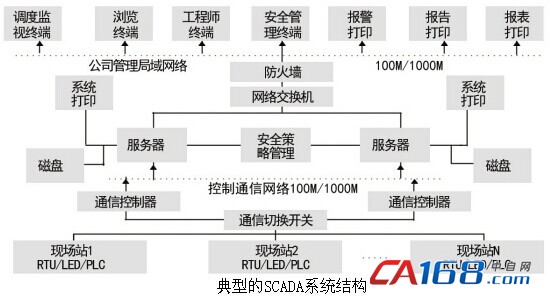

长输管道的SCADA系统，主要由设在控制中心的主机/服务器，设在各站的远程控制终端（RTU）或智能控制设备(LED)，或可编程逻辑控制(PLC)和高性能的通信系统构成分布式控制系统。控制中心的计算机通过数据传输系统，不断采集各站的操作数据和状态信息，并向这些设备发出操作或调整设定值的指令，从而实现对整条长输管道的统一监视、控制和调度管理。
目前长输管道SCADA系统的控制层次通常分为三级：控制中心级、站控级和设备控制级。该结构充分体现了集中管理、分散控制的现代系统控制原则，特别适用于长输管道这种分散性大、跨地域广、功能相似系统的运行管理和控制。控制中心级通过服务器对全线进行集中数据采集、监视、控制和调度管理。站控级通过本站的RTU/LED/PLC控制器来实现对输油站进行控制与监测，设备控制级是对泵机组、加热炉、压缩机、阀门等设备进行本地控制。
SCADA系统的软件一般包括：远程终端查询软件、数据采集软件、传指令软件、建立及管理实时数据库软件、人机接口显示、记录报警、报告生成软件及运行调度决策指导软件等。
