ISO DA（LED1）系列产品可实现主机RS485或RS232接口信号隔离转换成标准模拟信号，用以控制远程设备。并可以实时显示输出模拟量信号值。产品可应用在RS232/RS485总线工业自动化控制系统，将计算机串口通讯信号转化为4-20mA（0-10V）等标准模拟信号输出，用来控制工业现场的执行设备，仪器仪表、PLC/DCS/FCS/PCC等。

　　产品包括电源隔离、信号隔离、线性化，D/A转换，显示和RS485串行通信。每个串口最多可接256只 ISODA系列模块，通讯方式采用ASCII码通讯协议或Modbus RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS485总线上，便于计算机编程。

　　ISO DA（LED1）是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。产品按工业标准设计、制造，信号输出与通讯接口之间可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 25℃～+70℃。

产品特点
● 低成本、小体积模块化设计，可与ISO 4021配对使用
● RS485或RS232数字量隔离转换成标准模拟信号输出
● 数据输出结果以两种模式通过LED数码管显示
● 模拟信号输出精度优于 0.2%
● 可以程控校准模块输出精度
● 信号输出与通讯接口之间隔离耐压3000VDC
● 宽电源供电范围：8 ~ 50VDC
● 可靠性高，编程方便，易于安装和布线
● 用户可编程设置模块地址、波特率等
● 可设置成主机来读取ISO 4021产品数据实现远程采集
● 支持Modbus RTU 通讯协议

典型应用
● 数字量隔离转为标准模拟量输出
● 智能楼宇控制、安防工程等应用系统
● RS232/RS485总线工业自动化控制系统
● 工业现场控制信号隔离及长线传输
● 设备运行调试与控制
● 传感器信号的远程传输及信号还原
● 工业现场执行器数据给定
● 电力设备、医疗仪器、工控产品开发
● PLC、DCS信号远程测量、监视和控制

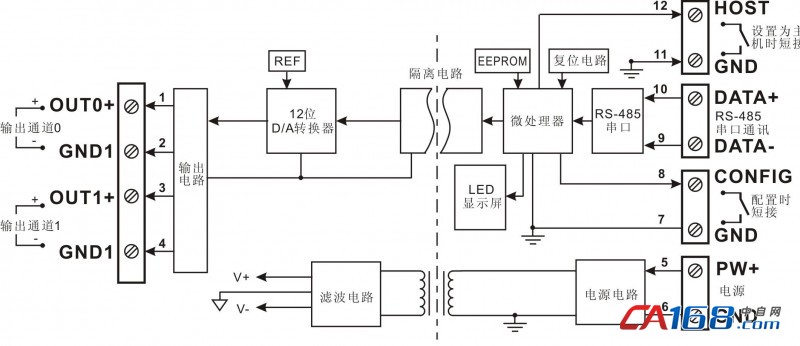

原理框图
