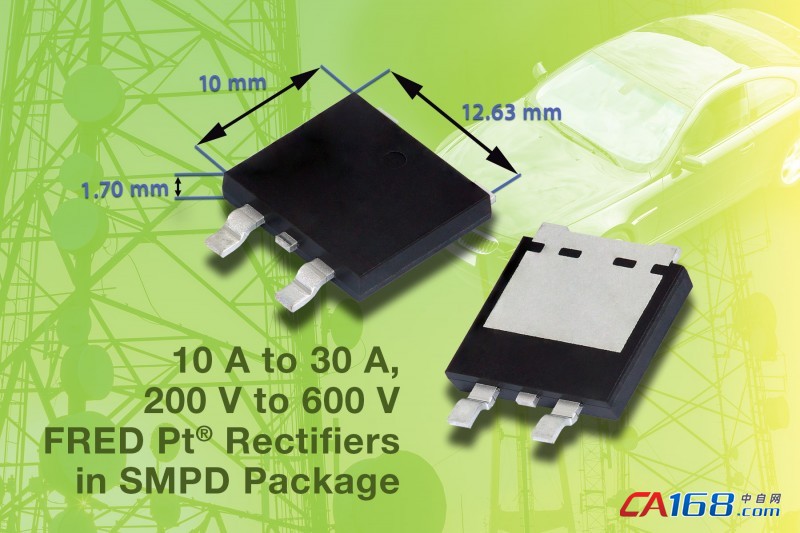

日前，Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，推出16颗采用超薄SMPD(TO-263AC)封装的新款10A～30A FRED Pt? Hyperfast和Ultrafast恢复整流器。这些Vishay Semiconductors整流器具有极快和软恢复热性、低漏电流和低正向压降，在汽车、照明和通信应用里可减少开关损耗和过热情况，同时为TO-263(D2PAK)封装提供了低高度的替代产品。
今天推出的FRED Pt整流器有通过AEC-Q101认证和标准版本，反向电压为200V和600V，反向恢复时间低至25ns，在单裸晶和双裸晶配置中的典型正向压降低至0.75V。器件的占位兼容TO-263(D2PAK)封装，封装高度只有1.7mm，可提高功率密度和效率，并实现更薄的最终产品。
FRED Pt整流器规定了输出和缓冲器操作，适用于汽车引擎控制单元(ECU)、防抱死系统(ABS)，LED照明和HID照明，以及DC/DC砖式电源里的DC/DC转换器、功率因数校正(PFC)、低压逆变器和断路电机驱动。器件采用平面结构，通过掺铂来控制寿命，保证在这些应用里实现高整体性能、耐用性和可靠性。器件的工作结温从-55℃到+175℃，能实现更鲁棒的设计。
器件的潮湿敏感度等级达到J-STD-020的1级，LF最高峰值为+260℃，满足JESD 201 class 2锡须测试要求，符合RoHS指令，无卤素。整流器非常适合自动拾放，可采用汽车系统里的自动视觉检查(AOI)。
器件规格表：
产品编号类型二极管数量 IF(AV) (A)VR (V)VF 典型 @ 额定 I(V)trr 典型(ns)AEC-Q101
器件规格表：
|
产品编号 |
类型 |
二极管数量 |
IF(AV) (A) |
VR (V) |
VF 典型 @ 额定 I(V) |
trr 典型(ns) |
AEC-Q101 |
|
VS-10CDH06HM3 |
Hyperfast |
双片 |
2 x 5 |
600 |
1 |
35 |
Yes |
|
VS-10CDH06-M3 |
Hyperfast |
双片 |
2 x 5 |
600 |
1 |
35 |
No |
|
VS-12CDU06HM3 |
Ultrafast |
双片 |
2 x 6 |
600 |
0.89 |
45 |
Yes |
|
VS-12CDU06-M3 |
Ultrafast |
双片 |
2 x 6 |
600 |
0.89 |
45 |
No |
|
VS-16CDH02HM3 |
Hyperfast |
双片 |
2 x 8 |
200 |
0.77 |
27 |
Yes |
|
VS-16CDH02-M3 |
Hyperfast |
双片 |
2 x 8 |
200 |
0.77 |
27 |
No |
|
VS-16CDU06HM3 |
Ultrafast |
双片 |
2 x 8 |
600 |
0.94 |
45 |
Yes |
|
VS-16CDU06-M3 |
Ultrafast |
双片 |
2 x 8 |
600 |
0.94 |
45 |
No |
|
VS-16EDH02HM3 |
Hyperfast |
单片 |
16 |
200 |
0.75 |
32 |
Yes |
|
VS-16EDH02-M3 |
Hyperfast |
单片 |
16 |
200 |
0.75 |
32 |
No |
|
VS-16EDU06HM3 |
Ultrafast |
单片 |
16 |
600 |
0.91 |
55 |
Yes |
|
VS-16EDU06-M3 |
Ultrafast |
单片 |
16 |
600 |
0.91 |
55 |
No |
|
VS-20CDH02HM3 |
Hyperfast |
双片 |
2 x 10 |
200 |
0.77 |
25 |
Yes |
|
VS-20CDH02-M3 |
Hyperfast |
双片 |
2 x 10 |
200 |
0.77 |
25 |
No |
|
VS-30CDU06HM3 |
Ultrafast |
双片 |
2 x 15 |
600 |
0.9 |
55 |
Yes |
|
VS-30CDU06-M3 |
Ultrafast |
双片 |
2 x 15 |
600 |
0.9 |
55 |
No |
FRED Pt整流器现可提供样品，并已实现量产，大宗定货的供货周期为九周。
