案例摘要

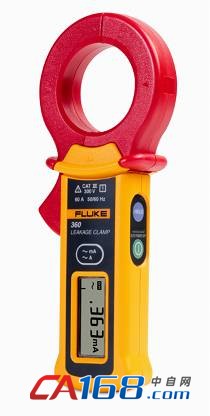

KL3-2CEPA电工在巡检时发现1#UPS绝缘报警，遂通知电气师进行处理，电气师到现场后使用FLUKE 360漏电流测试仪进行检查，迅速定位了故障线路并进行处理，避免了UPS“带病”运行。
处理过程
KL3-2CEPA平台的UPS为某德国公司生产的Protect 8.31 UPS 50KVA型工业UPS，该UPS由2台UPS主机、1台旁路柜、1台负载分配柜组成。为监测UPS负载的绝缘水平，厂家出厂时配备了一个绝缘监测仪，如果UPS的负载绝缘有问题则发出声光报警。
电气师在接到电工的汇报后，使用FLUKE 360漏电流测试仪依次测量UPS负载的各个回路的泄漏电流，发现QF104断路器下口漏电电流为1.67A，判断此路接地。QF104断路器是给中控的一路电源，经过排查，接地点是给含水分析仪的电源存在问题，断电后UPS恢复正常。现场检查含水分析仪发现是电源电缆一相接地电阻为零。目前，含水分析仪暂时断电，已联系海工工程给重新放电缆。
