器件的外形尺寸是1212，高度只有0.8mm，电感值从0.33μH到10μH

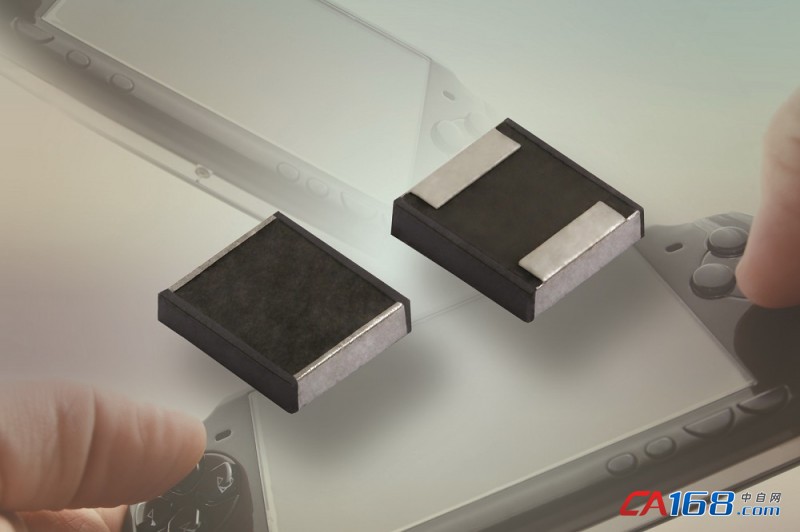

宾夕法尼亚、MALVERN — 2016 年 4 月5 日 — 日前，Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，推出两颗3mm x 3mm 1212外形尺寸的电感器---IHHP-1212ZH-01和IHHP-1212AZ-01，扩充其IHHP系列超薄、大电流的功率电感器。Vishay Dale IHHP-1212ZH-01和IHHP-1212AZ-01的电感值从0.33μH到10μH，高度分别为0.8mm和1.0mm，在便携式电子产品中既节省空间又提高效率。
今天发布的这两颗器件适用于笔记本电脑、平板电脑和其他手持式电池供电的电子产品的DC/DC转换器和电源模块。这两颗功率电感器使用磁性合金，噪声低，具有磁屏蔽，能防止周边元器件的干扰。
IHHP-1212ZH-01和IHHP-1212AZ-01的最大DCR低至23mΩ，饱和电流高达6.5A，温升电流达6.0A。器件的工作温度范围从-55℃到+125℃，封装在符合RoHS，100%无铅的屏蔽结构里。
器件规格表：
|
产品编号 |
IHHP-1212AZ-01 |
IHHP-1212ZH-01 |
|
高度 (mm) |
1.0 |
0.8 |
|
电感(μH)，1 MHz, 0.10 V, 0 A条件下 |
0.47 ～ 10 |
0.33 ～ 4.7 |
|
25 °C下典型DCR (mW) |
27 ～ 369 |
21 ～ 281 |
|
25 °C下最大DCR (mW) |
30 ～ 410 |
23 ～ 312 |
|
直流热额定电流 (A) |
1.1 ～ 5.2 |
1.4 ～ 6.0 |
|
典型直流饱和电流 (A) |
1.3 ～ 5.0 |
1.7 ～ 6.5 |
