功能特点
● 7.0" 或10.4"真彩LCD-TFT，分辨率800x600,256k色，2个RS485口，2个USB口，1个以太网口
● USB接口支持U盘数据保存，USB打印机，连接鼠标等其他USB设备、下载工程等
● RJ45以太网口，支持MODBUS TCP/IP、UDP PPI协议、支持上位机通过网口下载工程，支持网口局域网通讯，不支持远程监控功能。
● 组态软件支持使用MagicWorks HMI 3.8.0及以上版本。
硬件接口

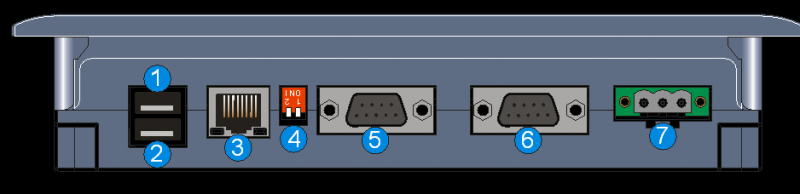

TP07、TP10以太网HMI的接口示意图如下：
① USB P0：主设备接口
② USB P1：从设备接口
③ EtherNET通讯口
④ SW拨码开关(1→PORT1，2→PORT0)
⑤ RS485通讯口(PORT0)
⑥ RS485通讯口(PORT1)
⑦ 电源接口：24VDC电源接口。
以太网HMI可通过USB端口P1和以太网口进行下载操作。

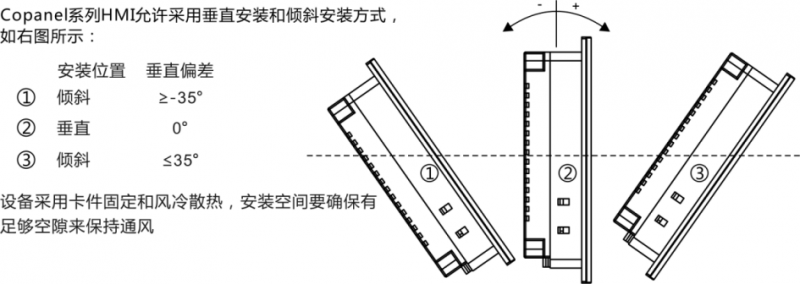

安装方式
供货信息
|
型号 |
类别 |
产品描述 |
订货号 |
|
TP07 |
HMI |
7.0寸触摸屏，真彩LCD-TFT，分辨率800x480,256k色，2个RS485口，2个USB口，1个以太网口 |
CTS6 T07-CH030 |
|
TP10 |
HMI |
10.4寸触摸屏，真彩LCD-TFT，分辨率800x600,256k色，2个RS485口，2个USB口，1个以太网口 |
CTS6 T10-CH030 |
2016年6月1日起开始供货啦！欢迎来电咨询，服务热线400-700-4858
