智能手机的指纹识别功能炙手可热，一方面原因是智能手机的广泛普及和基于智能手机认证的相关应用呈爆发式增长。另一方面，随着全球移动支付市场的催生，指纹识别芯片解决方案在指纹支付领域更掀起一股热潮。毋庸置疑，指纹识别已成为智能手机搭载的标配。

大联大友尚推出的Betterlife BF3290/BF3291指纹识别芯片方案是一款基于射频检测技术的按压式指纹识别传感器。其检测灵敏度高，通过检测手指里层的纹路获取高质量的指纹图像。BF3290/BF3291采用表面平坦化注塑封装技术，可在9.0-11.5 mm尺寸做切割，具有优越的抗静电、耐磨损、耐腐蚀等特性。芯片内置振荡器电路、上电复位电路并使用SPI接口，支持表面涂层工艺，支持360°任意方向触摸识别，符合移动终端需求，提升用户体验。

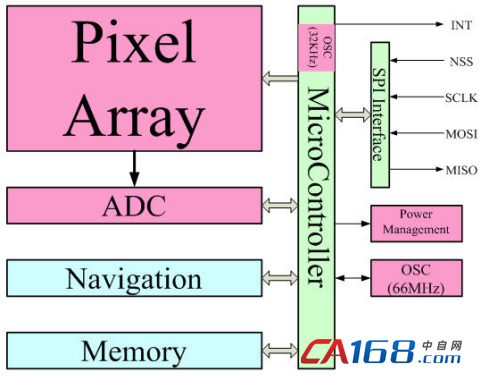

图示1-大联大友尚推出的Betterlife BF3290/BF3291指纹识别芯片解决方案功能框架图

功能描述 ：

        BF3290/BF3291由全定制的数/模混合电路构建，内置振荡器电路、上电复位电路，能够显著节省BOM单成本，并进一步减少整体解决方案所需的电路板面积。提供易于使用的标准SPI Slaver接口，支持CPOL=0、CPHA=0模式（MODE=0），由SPICS（片选信号，“低”电平有效）、SCLK（时钟）、MOSI（主机输出从机输入）、MISO（主机输入从机输出）与外部进行通讯，上位机可以非常方便的对传感器进行配置及图像数据读取。

主要特征 ：

*4.8 mm×5.6 mm采集面积；

*表面平坦化LGA塑封封装，在9.0-11.5mm可做任意圆形/方形尺寸切割，BF3290标准品为圆形Ø 9.5mm，BF3291标准品为方形9.5mm*9.5mm；

*支持装饰Ring环设计；

*96 x112 pixels传感器阵列；

*508 DPI分辨率，8bit灰度等级；

*50帧/sec快速采集速度@ 8MHz SPI speed；

*支持表面Coating涂层工艺；

*内置最高66MHz 振荡器；

*内置上电复位电路；

*SPI Slaver接口；

*ESD性能：空气>±15KV；

*支持冷屏唤醒功能；

*供应电压：

AVDD：2.8V（2.6~3.6）

VDDIO：1.8V（1.6~3.6）

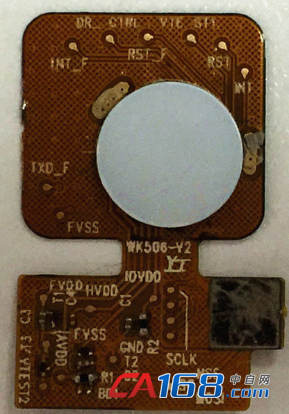

图示2-大联大友尚推出的Betterlife BF3290/BF3291指纹识别芯片解决方案开发板照片
