三菱电机株式会社将自9月起陆续发售 “X系列HVIGBT※1模块”8个产品（包含电压等级3.3kV、4.5kV、和6.5kV）。此次发售的产品是功率半导体模块的新产品，主要用于需要高耐压、大电流、高可靠性的铁路牵引、电力传输、大型工业设备等领域。本产品将在“TECHNO-FRONTIER 2017 -MOTORTECH JAPAN-”（4月19-21日本幕张举行）“PCIM※1 Europe 2017”（5月16-18日于德国纽伦堡举行）以及“PCIM※1 Asia 2017”（6月27-29日于中国上海举行）上展出。
※1 High Voltage Insulated Gate Bipolar Transistor：高压绝缘栅型双极晶体管
X系列HVIGBT模块
新产品的特点
1．实现行业顶级水平的额定电流，为逆变器的大容量化做贡献
·在“X系列”中增加3.3kV级（1200A/1800A）、4.5kV级（900A/1350A/1500A）、6.5kV级（600A/900A）共计8个产品
·3.3kV、4.5kV级实现了行业顶级水平※2的额定电流1800A、1500A，可实现更大容量的逆变器
※2 截至2017年4月5日，根据本公司的调查
2．应用第7代IGBT和RFC二极管，为逆变器的小型化做贡献
・采用三菱CSTBTTM※3结构的第7代IGBT和RFC二极管※4 硅片技术，与以往产品相比※5，功率损耗降低
约20％
·与具有相同耐压和额定电流的以往产品※5相比，外形尺寸大约缩小33%，可为逆变器的小型化做贡献
·全系列产品实现了150℃的工作保证温度，因此可以简化逆变器冷却系统设计，有利于逆变器的小型化
※3 载流子存储式沟槽栅型双极晶体管
※4 Relaxed Field of Cathode：本公司独有二极管，提高了阴极侧电子迁移率
※5 X系列CM1200HC-66X与H系列CM1200HC-66H的比较
3．通过优化封装结构，为提高逆变器的可靠性做贡献
·通过优化封装内部结构，提高散热性、耐湿性、阻燃性，延长产品寿命
发售概要
产品名 额定电压 额定电流 绝缘耐压 发售日期
X系列HVIGBT
模块 3.3kV 1200A 6kVrms 自9月起
陆续提供
1800A 6kVrms
1800A 10kVrms
4.5kV 900A 10kVrms
1350A 10kVrms
1500A 6kVrms
6.5kV 600A 10kVrms
900A 10kVrms
销售目标
三菱电机的“HVIGBT”模块自1997年实现产品化以来，以其优异的性能和高可靠性获得好评，被广泛应用于铁路车辆牵引系统、直流输电设备以及大型工业设备等。
近年来，由于人们环保意识提高，对逆变器的大容量化、高效率化以及高可靠性要求越来越高。
本公司为满足这些需求，自2015年11月开始发售“X系列HVIGBT模块”的6.5kV/1000A产品，该产品通过采用第7代IGBT和RFC二极管，降低功率损耗，实现了大容量化。
此次，本公司在“X系列HVIGBT模块”产品阵容中增加8个产品，为逆变器的大容量、小型化做出贡献。
主要规格
型号 额定电压 额定电流 绝缘耐压 封装尺寸
（W × D × H）
CM1200HC-66X 3.3kV 1200A 6kVrms 140mm×130mm×38mm
CM1800HC-66X 1800A 6kVrms 140mm×190mm×38mm
CM1800HG-66X 1800A 10kVrms 140mm×190mm×48mm
CM900HG-90X 4.5kV 900A 10kVrms 140mm×130mm×48mm
CM1350HG-90X 1350A 10kVrms 140mm×190mm×48mm
CM1500HC-90XA 1500A 6kVrms 140mm×190mm×38mm
CM600HG-130X 6.5kV 600A 10kVrms 140mm×130mm×48mm
CM900HG-130X 900A 10kVrms 140mm×190mm×48mm
CM1000HG-130XA 1000A 10kVrms 140mm×190mm×48mm

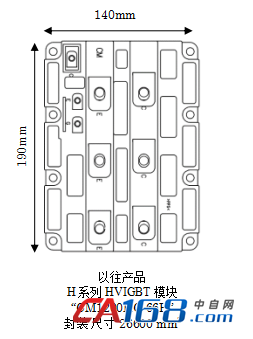

以往产品封装尺寸比较
商标
CSTBT是三菱电机株式会社的注册商标。
制作工厂
三菱电机株式会社 功率器件制作所
〒819-0192 福冈县福冈市西区今宿东一丁目1番1号
销售公司
三菱电机机电（上海）有限公司
上海市长宁区兴义路8号上海万都中心29楼
邮编： 200336
TEL +86-21-5208-2030 FAX +86-21-5208-1502
三菱电机（香港）有限公司
香港太古城英皇道1111号太古城中心一座20楼
TEL +852-2210-0555 FAX +852-2510-9803
