在该系统中应用的立锜（Richtek）的RT1711P为TYPE-C PD的控制IC，为标准TCPC控制接口，并包含了VBUS的OVP、OCP等保护功能。在目前该方案中，主要应用于移动电源TYPE-C接口DRP PD双向电源协议物理层的沟通。并可以透过一个外部按键进行电源供电方向的改变。

其中的ISL9238为英特矽尔（Intersil）的双向升降压控制IC，在目前该方案中主要应用于TYPE-C双向电源的供应及电池的充电。ISL95338则在目前该方案中起到TYPE-A电源的升降压的作用。

ST32F030K6为意法半导体（ST）基于Cortex-M0所推出的32位MCU，应用于该移动电源的行为模式控制单元。

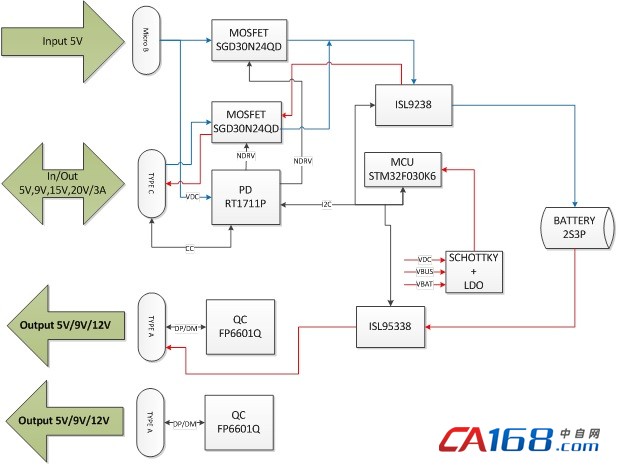

 图示1-大联大诠鼎推出的TYPE-C PD移动电源解决方案系统架构图

Parts ：

1. RT1711P(WQFN-32)

2. ISL9238HRTZ-T(TQFN-32)

3. ISL95338HRTZ-T(TQFN-32)

4. ST32F030K6(LQFP-32)

产品规格 ：

Ÿ   Support USB Power Delivery DRP mode

Ÿ   Support 2~4 cell battery pack

Ÿ   Dual input power source

     TYPE-C (TYPE-C is high priority)

     MicroUSB

Ÿ   Dual output

     TYPE-C: PD 5~20V

     TYPE-A: QC 5/9/12V (by customer request)

Ÿ   4 LED display for battery SOC

Ÿ   1 button for PD role swap
