1、引言

医疗科技发展日益迅速，微创医疗、粒子医疗、分子影像等高新医疗技术的普及给医疗卫生事业带来了极大的便利，优化了治疗体验，也提升了患者的医疗生活品质。而大量的医疗电气设备投放后，安全的电源供给随之显得格外重要，医疗电气安全问题也逐步走进了人们的视野里，相关标准规范逐步加强医疗电气安全的指导建设。

2、传统的配电方案

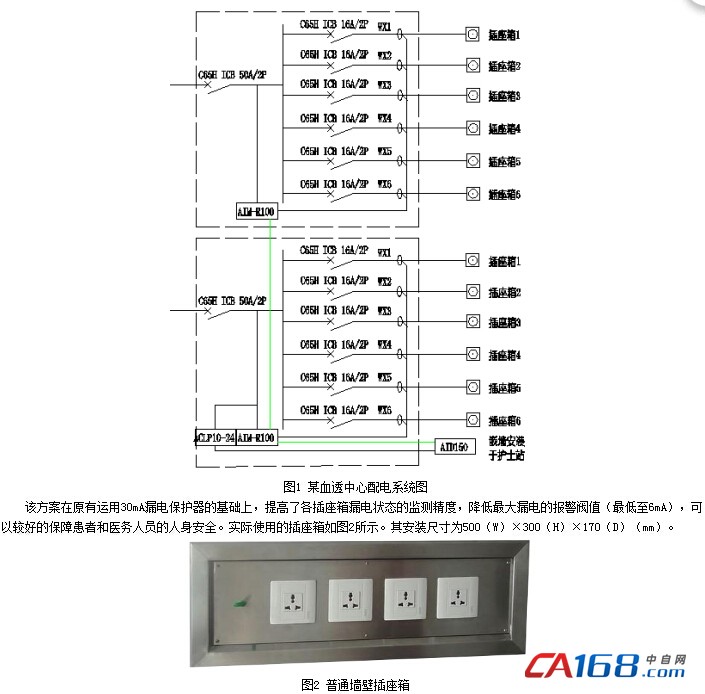

对于医院的0类或大多数1类医疗场所，由于无医疗电气设备，或所使用的医疗电气设备仅与人体非重要部位接触，这些场所的配电可采用TN-S系统，同时辅以常规的不大于30mA的漏电保护装置即可。对于某些1类场所如产房、血透中心、抢救室等，对设备漏电防控要求通常要远高于普通1类医疗场所，在现行的配电设计中，多采用不大于10mA漏电报警的剩余电流监测装置，监测各支路的含漏电状态。现行的常规设计方案如图1所示（以某血透中心为例）：

然而在实际应用中，上述方案仍存在一定缺陷：首先，剩余电流监测装置通常安装在配电箱内，集中报警与显示装置通常装设于护士站内。当医疗设备在末端插座箱上使用过程中发生漏电时，现场的工作人员很难第一时间感知故障信息，如果继续使用，则很有可能酿成触电事故；此外，发现漏电事故后，该监测系统只能定位故障至某一插座箱，无法确定故障所在的具体插座，只得弃用整个插座箱上的所有插座，直到完全排除故障。

3、安科瑞智能插座箱

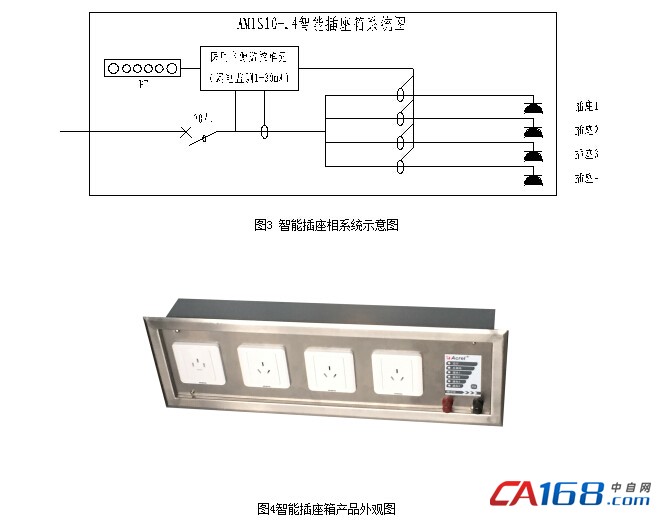

安科瑞AMIS10-J4智能插座箱在传统墙壁插座箱的基础上进行了改进和升级，加入了智能监测模块，可以实时监测插座箱总进线和各支路插座的漏电状况，当某插座发生漏电故障时能发出声光报警，提示工作人员该插座存在漏电故障，应立即停止使用，或更换到该插座箱的别的插座，并通知相关人员进行故障排查。该产品适合应用于医院的手术室、产房、血透中心、抢救室，生物试验室以及其它对漏电要求较高的场所。产品的系统示意图和外观图分别如图3和图4所示。
