EtherCAT技术协会（ETG）将时间敏感网络（TSN）技术补充到EtherCAT中，进一步将EtherCAT的应用领域扩展到异构网络环境。通过利用TSN，多个工业控制器可以通过以太网网络与多个不同的EtherCAT网段进行实时通讯。在此过程中，无需对EtherCAT从站设备进行更改：具有所有高性能特性的EtherCAT设备协议将被完整保留。TSN还扩展了用于控制之间通讯的EtherCAT自动化协议（EAP），从而在控制层上更具有确定性。
ETG以相应的设备行规的方式对该技术在EtherCAT的扩展进行定义，并强调无需改变TSN标准的事实。由于TSN在IEEE的规范尚未完全完成，因此这种方式能够更好地简化对最终版TSN技术规范的适用性。ETG积极参与IEEE委员会的工作，从最初期就积极支持TSN的研发，并正在与IEEE 802.1工作组协商相关规范。因此，ETG确保能及时获得尚未确立的IEEE 802.1规范。从而使EtherCAT利用TSN的扩展技术几乎可以与TSN的研发保持同步。
在高于EtherCAT设备网段的层次上的数据交换中采用TSN高速通道，可以实现任何数据速率的实时通讯。网段本身不会有任何改变： EtherCAT协议基于“on the fly” 的独特运行机制、高精度同步、灵活的拓扑结构、出色的诊断能力以及通过设备自动寻址的简单性得以完整保留。同样，全球数千种不同的EtherCAT设备也完全无需更改。将EtherCAT网段连接到异构TSN网络的对高速通道的适配功能可以放置在最后一个TSN交换机上或网段上第一个EtherCAT从站设备中。
ETG技术委员会主席Guido Beckmann博士这样评价新规范道：“ TSN标准将显著改善以太网的实时特性。EtherCAT通过技术扩展合理利用TSN技术——正是TSN的显著优势所在：工厂网络。而由于EtherCAT仅需一个帧就足以完成整个网段的数据刷新，也就是和整个现场总线网络通讯，因此， EtherCAT与TSN网络的集成应用是最佳匹配。我们在不改变我们的技术内在的条件下实现了这一目标， EtherCAT与TSN共同提供了‘两全其美’的方案。 因此， EtherCAT已经为未来做好了充分准备。”

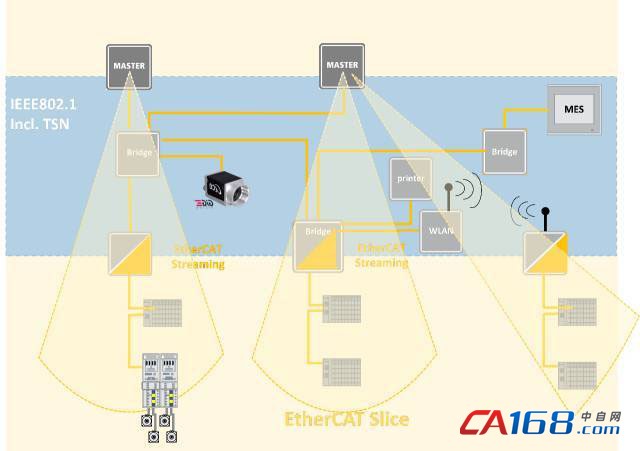

EtherCAT高速通道将EtherCAT网段绑定到异构网络。
