现时可穿戴装置、移动装置与及其他尖端产品越来越流行，要制造这些产品往往需要在柔性电路板上进行直接晶圆贴装。

过往传统由人手操作的热压焊接机已不能满足市场需要，环球仪器于是将整个热压焊接工艺进一步自动化，推出Flexbond D6，成为业内首个可以针对这些柔板应用，与及其他热压焊接互连应用，进行大批量全自动生产的平台。

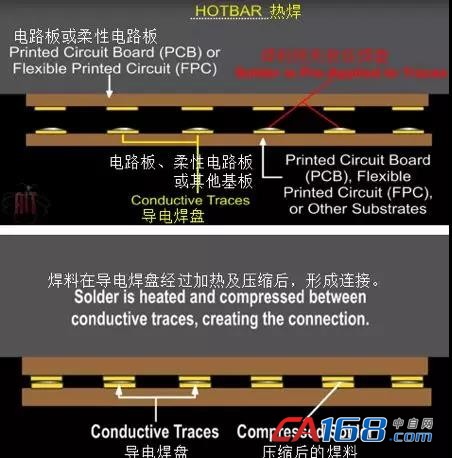

热压焊流程

Flexbond D6热压焊接机采用先进的科技，采用焊头及底板同时加热的方式，让厂家完全掌控整个生产流程。

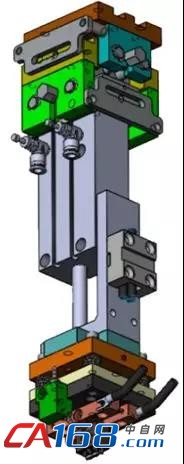

（热焊头）

热力控制


• 提供可编程的温度设置，以配合所需的焊接温度曲线

• 配备的热压焊头可为焊接工序提供高精准的脉冲式加热，或为ACF应用提供持续式加热

• 采取持续加热底板方式来平行柔板到柔板应用的热力负荷

• 采用闭环温度控制来保持精准及持续的表现



•

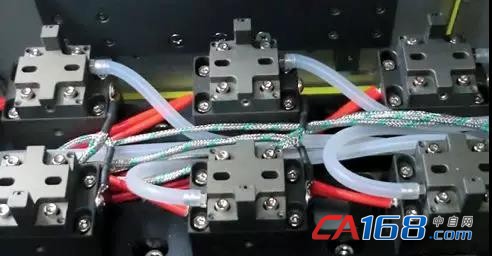

  （采用持续加热底板方式来降低热力负荷）


  压力控制



  • 提供可编程的压力设置，以加强控制焊接

  • 配备高精准的压力控制，防止短焊来保持焊料形状

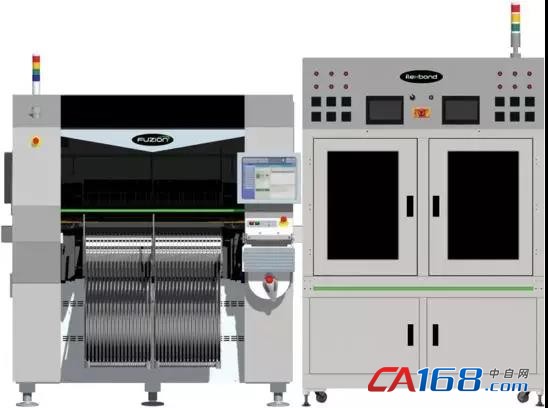

    Flexbond D6热压焊接机配合Fuzion贴片机


    由于柔板与传统硬板不同，要做好表面贴装工艺，其中至为关键的是定位。因为柔板的硬度不够，如果不使用专用载板，就无法完成固定和传输，也就无法进行印刷、贴片、焊接等基本工序。





    因此，Flexbond D6热压焊接机及Fuzion贴片机组合，提供了业内第一个全自动及高产量的生产方案， 应对先进的柔性电路与其他热压焊接互连应用。可以实现整个工艺流程的整合，包括焊剂转移，高精度贴片及热压焊接。



  •
