截止到目前，像2100万像素这样的高像素CCD一般应用在大视野，并要求高精度的地方。之前分享过减速器装配检测和大视野下PCB pin的正位度检测，今天主要想分享一例PCB上UV胶的检测。
▼产品如下图：
▼产品如下图：
▼检测要求如下：
1,定位公差要求: ±0.1mm, ±1°
2, 大于Φ0.35mm的涂胶缺失可以检测
3, 大于0.2mm的多胶可以被检测
经过一箱良品和不良品的测试，完全符合要求。

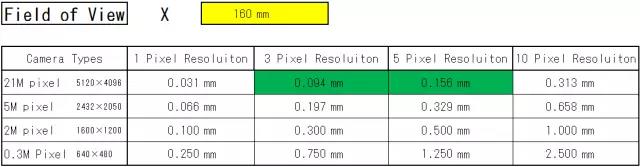

▼该视野下参考的精度表：

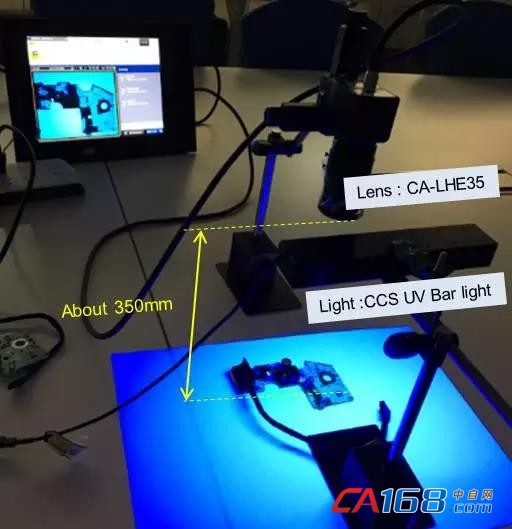

▼检测的架设如下图：

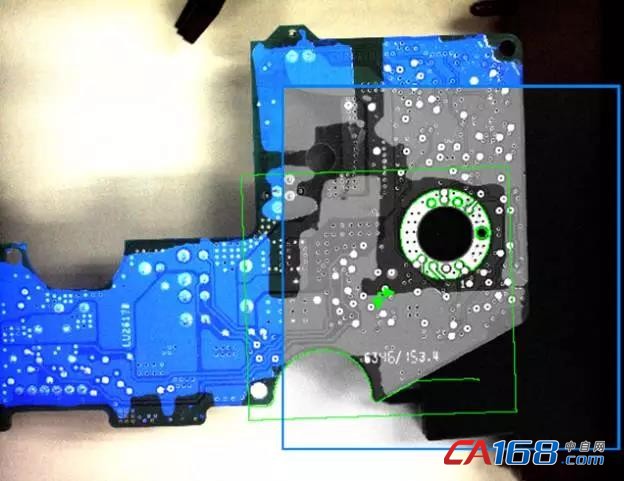

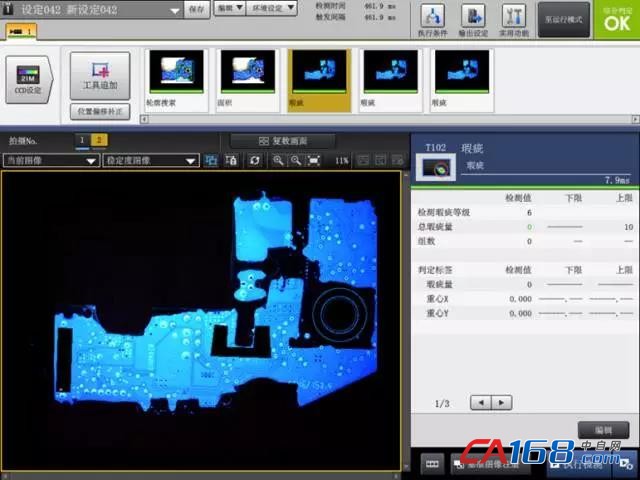

▼首先使用轮廓搜索和轮廓描绘功能，可以稳定的给产品进行定位。

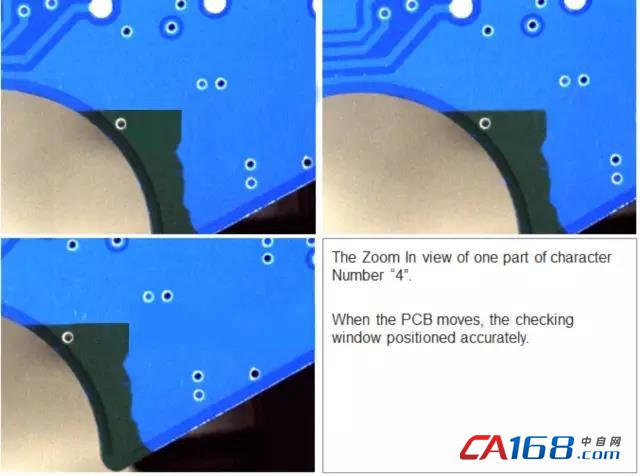

▼移动产品检测，验证定位准确。

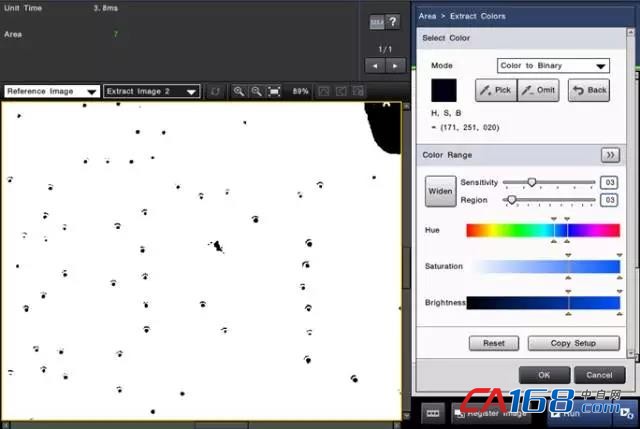

▼使用HSV进行的颜色抽取。

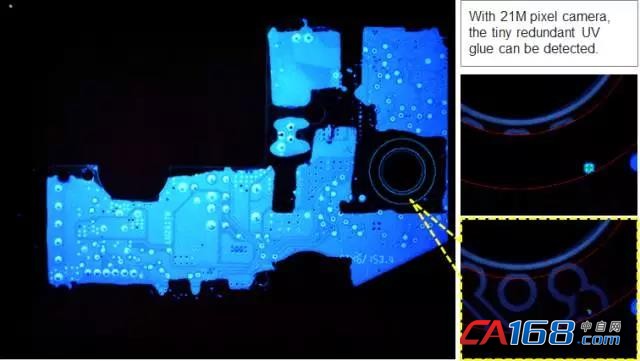

▼不能有胶水区域的检测非常清楚。即使是小于0.1mm的不良也可以被稳定检测。

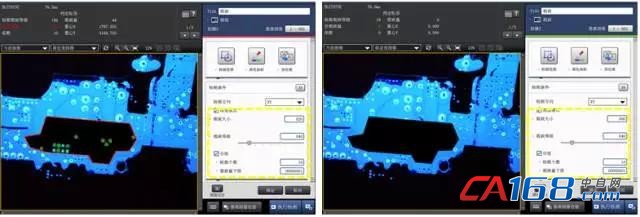

▼通过参数的调整，可以决定哪些属于不良需要被检测。

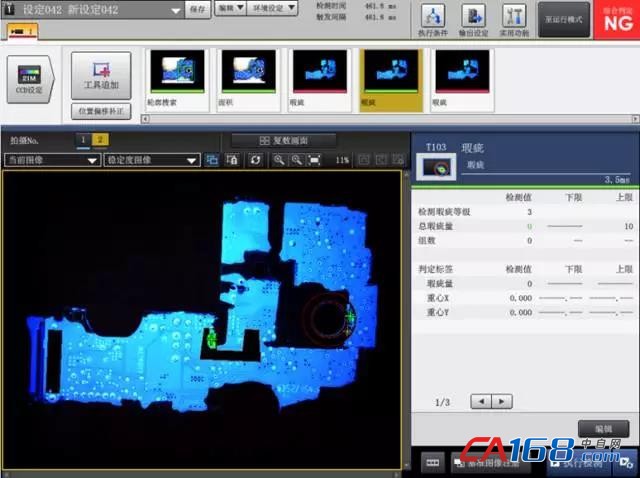

▼OK产品的检测效果图。

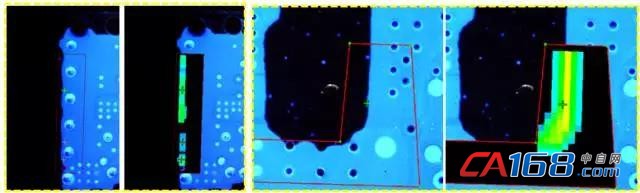

▼检测效果图。
▼更多的细节。
上内容，希望对大家有所启发。如果大家目前正遇到类似问题的困扰，想知道自己的产品是否可以用这种方法解决，欢迎跟我们联系。
