贝加莱总线控制器克服CAN拓扑局限性

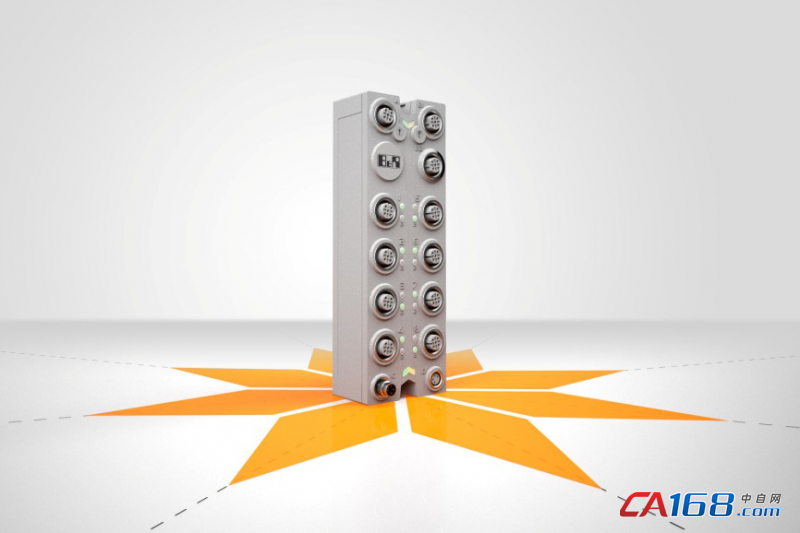

贝加莱新推出的POWERLINK总线控制器X67BC8780.L12具有一个集成集线器，可用于8路CAN连接。CAN总线星型网络拓扑结构允许的最大总电缆长度更大，带宽利用率更佳，它还可以大幅简化布线。
贝加莱新推出的POWERLINK总线控制器可以通过CAN总线星型网络拓扑结构实现更佳的带宽利用率。
外部CAN设备可通过标准CAN总线拓扑连接这8路独立CAN通道，每条线路都可以延伸至由波特率确定的最大长度，所有8路CAN总线控制器连接均通过集成的终端电阻进行端接。完全用FPGA实现允许集线器实现最短响应时间。该设备具有IP67防护等级，适合控制柜外安装。
集线器优化CAN网络
根据其规范，CAN网络只能构建为支线非常有限的总线结构。新的X67集线器可将各种CAN总线段集合成一个冲突域，它的功能类似于光纤网络中的有源星型耦合器。通过有源耦合，各个总线段不再受制于支线，从而大幅简化了布线。
集成传感器电源
每路CAN连接都拥有200 mA传感器电源，连接具有短路保护。总线控制器的宽电压范围从9至32 VDC。工业和汽车领域中使用的所有传感器都可以使用一根电缆直接连接，额外的连接器允许将I/O电源以菊花链方式连接到其它模块上。通过M12连接技术和预制标准电缆的使用，调试团队可以立即开始安装机器，不需要首先对电缆进行繁琐地检查。
