【2025年5月16日, 德国慕尼黑讯】随着图形处理器（GPU）的性能日益强大，对板级电源的要求也越来越高。中间总线转换器（IBC）可将48 V输入电压转换为较低的总线电压，这对于AI数据中心的能效、功率密度和散热性能愈发重要。英飞凌科技股份公司（FSE代码：IFX / OTCQX代码：IFNNY）宣布，其采用紧凑型5x6 mm² 双面散热（DSC）封装的OptiMOS™ 6 80V 功率 MOSFET已被集成到一家领先处理器制造商AI服务器平台的 IBC级。应用测试表明，其效率较之前使用的解决方案提高约 0.4%，相当于每kW负载节省约4.3 W。如果能扩展到系统层面，如服务器机架或整个数据中心，则将带来显著的节能效果。例如在一个拥有2,000个机架的超大规模数据中心推广该方案，每小时可节能1.2 MWh以上，这相当于为25辆小型电动汽车充电所需的能量。该方案能够为数据中心运营商节约成本和减少碳足迹，具有显著的效益。

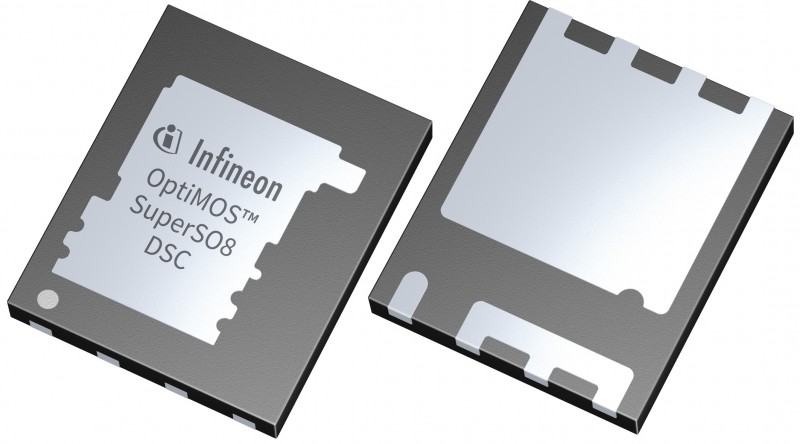

OptiMOS™ SuperSO8 DSC WSON-8-2组合

由于AI计算需求不断增长，市场对高效功率管理解决方案的需求也将随之上升。英飞凌的 OptiMOS™ 6 80V 可满足日益增长的能效需求，提供适用于AI服务器 IBC的高性能解决方案。该MOSFET 采用 5x6 mm² DSC 封装，在硬开关拓扑中拥有更好的开关性能，且通过降低导通损耗提高了能效。此外，这种紧凑型封装可实现双面散热，有助于改善热管理和提高功率密度，这对于空间有限的AI服务器环境至关重要。

英飞凌拥有广泛的硅基功率MOSFET产品组合，其中的OptiMOS™ 6 80V专为满足AI服务器应用对性能、效率和集成度日益增长的需求而设计。该产品组合采用最新的MOSFET 技术，并根据不同用途推出了多种型号，所有产品均针对不同的散热设计和系统要求进行了优化。英飞凌硅基功率MOSFET达到最高质量和保护标准，因此产品的可靠性、系统正常运行时间和电源稳定性均有保障。
