系统方案图
系统方案介绍：
四方电气CA100系列伺服系统应用在木工四边锯上的控制系统主要由触摸屏、PLC、伺服驱动器（CA100-F4R0AP）、伺服电机（CM105-130F10110A1CN）、锯头平移机构、输送调宽机构等构成。
基本工作原理为：四方电气CA100伺服系统通过齿轮齿条及丝杆分别带动锯头平移机构和输送调宽机构。锯切位置和速度及输送调宽的宽度由触摸屏设置，通过Modbus通信发送至PLC，PLC再将位置及宽度转化为控制伺服位置及转速的脉冲信号控制伺服系统运行。脉冲的个数及频率决定了伺服电机转动的圈数（即锯切位置和宽度）和运行的速度。
方案优势：
1. 四方电气CA100伺服系统良好的系统刚性以及优异位置跟随性能保证了锯切位置及输送宽度的精度；
2. 四方电气CA100伺服系统快速的响应性保证了设备工作的高效性；
3. 负载惯量辨识功能可自动优化绝大部分性能参数，安装调试简单；
4. 产品具有完善可靠的保护报警功能，保证系统运行的稳定可靠。

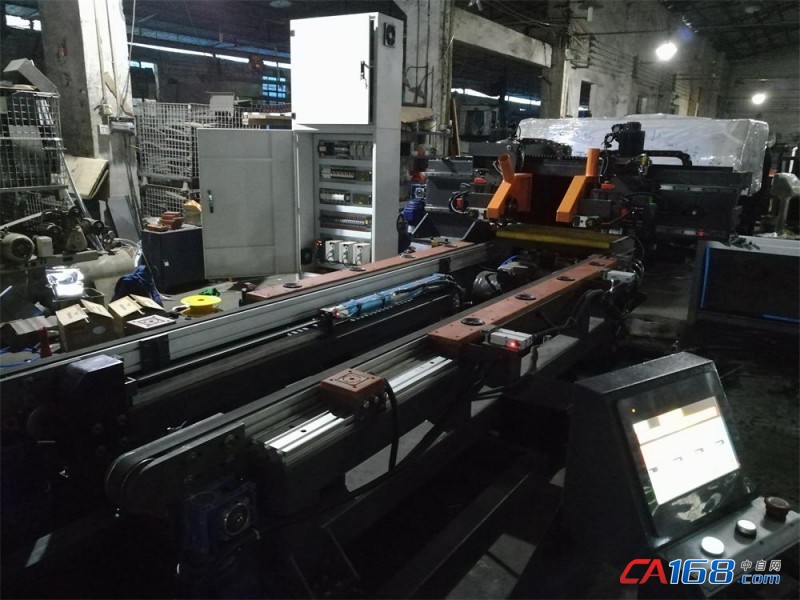

现场图片
