SGIHLP器件可在+180℃高温下工作，封装结实耐用

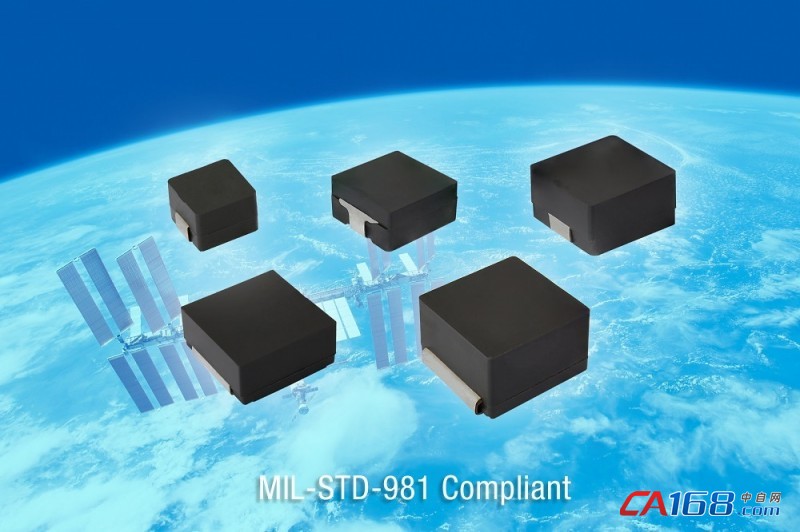

宾夕法尼亚、MALVERN — 2018 年 4 月25 日 — 日前，Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，推出新系列超薄、大电流的IHLP® 电感器---SGIHLP系列，这些电感器是业内首批达到MIL-STD-981 S级标准的产品。Vishay Custom Magnetics SGIHLP系列电感器采用结实耐用的封装，可在+180℃高温下工作，其具有的很高的可靠性满足航天级应用的要求。
今天发布的电感器采用磁屏蔽结构，适用于卫星和国防系统中的DC/DC转换器和大电流的噪声抑制滤波器。电感器的应用包括超薄、大电流的电源和负载点(POL)转换器、太阳能电池逆变器、大电流滤波器，以及分布式电源系统中的DC/DC转换器。
SGIHLP系列有5种外形尺寸，效率高，典型DCR从0.56 m 到240 m，电感值从0.22µH到100µH。器件基于已被证明十分有效的IHLP技术，额定电流可达100A，能处理高瞬变电流尖峰，而不会饱和。在整个工作温度范围内，电感器都能保持十分稳定的电感和饱和特性。
器件规格表：
|
产品编号 |
SGIHLP-24DC-8 |
SGIHLP-48FA-8 |
SGIHLP-60HE-8 |
SGIHLP-73HF-8 |
SGIHLP-97OZ-8 |
|
封装 |
24DC |
48FA |
60HE |
73HF |
97OZ |
|
外形尺寸(mm) |
6.2 x 6.7 x 4.3 |
12.2 x 12.9 x 6.1 |
15.5 x 15.2 x 8.5 |
18.8 x 19.2 x 8.6 |
27.2 x 24.5 x 5.0 |
|
电感 (µH) |
0.22 ～ 15 |
0.47 ～ 68 |
0.22 ～ 22 |
0.47 ～ 47.0 |
0.47 ～ 100 |
|
典型DCR (m) |
3.95 ～ 195 |
1.55 ～ 240 |
0.73 ～ 31.30 |
0.89 ～ 52.7 |
0.56 ～ 36.25 |
|
最大DCR (m) |
4.23 ～ 208 |
1.66 ～ 252 |
0.81 ～ 33.49 |
0.95 ～ 56.4 |
0.67 ～ 39.40 |
|
温升电流 (A) |
2.4 ～ 18 |
2.4 ～ 30 |
8.3 ～ 66 |
7.25 ～ 65.0 |
9.1 ～ 80 |
|
饱和电流 (A) |
1.6 ～ 11 |
3.5 ～ 28.5 |
5.5 ～ 68 |
7.0 ～ 76.0 |
7.0 ～ 100 |
|
典型SRF(MHz) |
14.1 ～ 190 |
4.02 ～ 72.1 |
6.43 ～ 113 |
3.72 ～ 52.3 |
2.01 ～ 47.5 |
