“这个围栏需要装在什么位置？设计多高？”

“符合安全距离要求就行了。”

“那是什么？”

   这样对话在进行机械防护设计，特别是设计安全围栏以及其安装位置时应该会经常出现。简简单单的一句“满足安全距离要求就行”。但具体距离是多少，其他还有

什么要求，一定会难住许多不了解其中奥秘的优秀设计师们。

在标准EN ISO 13857:2008中给出了一个常见的情境图示：

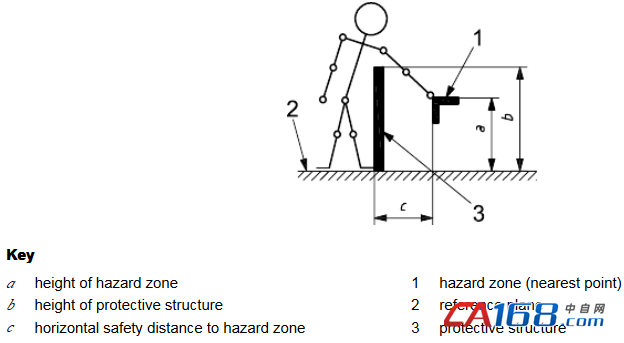

图1、越过防护触及危险区域示意图

  围栏的目的是为了防止人员触及到危险区域，也就是图中1所示位置。围栏设计的不合理就会出现图中的情况，即人很轻松的越过围栏碰到了1号位。

围栏要设计多高，装在什么位置？

“围栏设计多高”即对应了上图的参数b，“围栏装在什么位置”即对应了上图的参数c。根据图示，只要知道危险区域的高度，参数a，就可以根据标准中提供的a, b, c三者数值的关系图标得到符合安全距离要求的设计方案：根据风险评估的结果，选择对应的数据表格即可设计出高度，距离都符合安全要求的完美护栏。

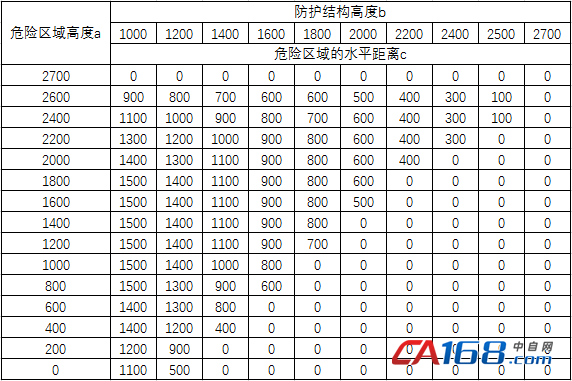

图2、安全距离——高风险

  护栏的高度以及安装位置确定了，随之而来产生了一个新的问题：护栏上的矩形开口有没有尺寸上的要求？

图3、常见机械护栏——布满矩形开孔

    实际上在EN ISO 13857中并没有规定机械式护栏上开口的尺寸，但是在标准内对规则开口及距离有明确的要求以防止手指，手掌甚至手臂伸进开口触及到危险区域。因此，可以将该规则应用于护栏上的开口设计：

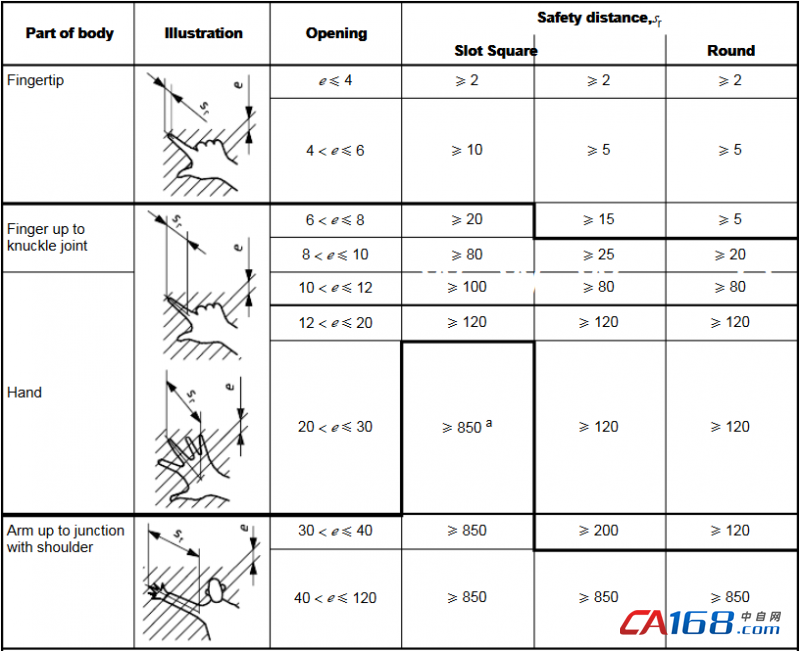

图4、通过规则开口触及的安全距离

   “安全距离”并不是一个简单的“参数”，它是结合了不同风险大小，考虑到不同对应人群，不同情境，综合得出的一个相对复杂的要求。本文结合了EN ISO 13857的要求，针对护栏设计这一特定问题进行了“安全距离”这个概念的介绍及解释。而这，不过是安全距离这一“学问”的冰山一角。
