– 用于住宅&小型商用PV逆变器剩余电流的测量
– 原边集成导体
– 原边集成导体
– 满足EN 61209要求
– 工作温度范围在-40到+105°C之间

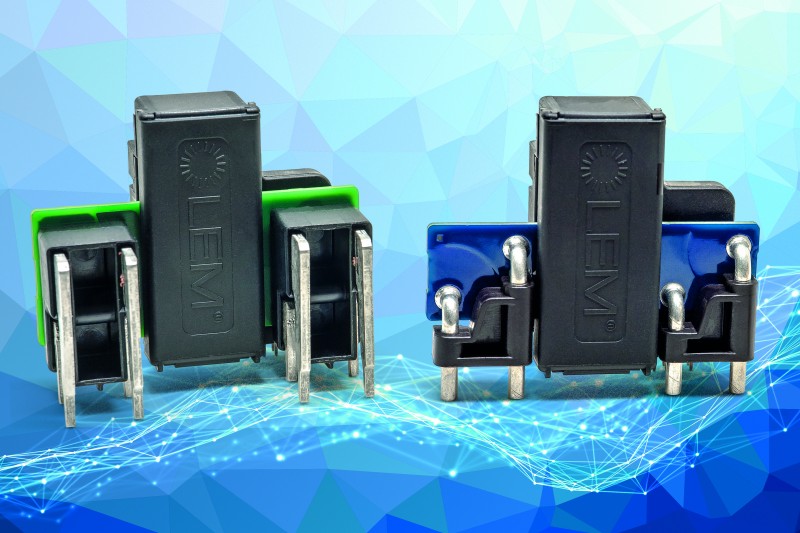

LDSR型传感器是一个创新的低成本、重量轻（25g）的器件，减少了布板空间。LDSR用于在2 KHz频率时测量300 mA额定电流到900 mA峰值电流的泄漏电流。主要应用在户用无变压器光伏（PV）逆变器，传感器在逆变器中测量AC & DC故障电流和确保装置周围人员的安全。
在很多工业或发电情形中，用LDSR型传感器设计测量的剩余电流或泄漏电流会在故障情况下升高。故障模式包括短路或接地故障等。太阳能板与电网的连接引起了人们对安全的关注；如果发生了故障，就会对与系统接触的人造成潜在的严重安全问题。
传感器安装在一个PCB上，用于进行原边和副边连接以及提供一个模拟电压输出。
由于采用了长爬电距离和电气间隙（7.1 mm）、与600 V 的CTI（相对漏电起痕指数） 耦合，使得LDSR型传感器能够提供高达3,300A的过载能力（脉冲持续时间为100s,，以及上升时间为500 A/s），以及能够在原边回路和测量回路之间提供极高的隔离。
基于闭环霍尔ASIC技术，LDSR型传感器设计了一个独特的集成原边导体，能够在相线和零线上同时承受35 A电流。可提供优异的共模抑制特性。专利的ASIC技术保证了-40到+105°C全温度范围之间的高精度，满足了EN 61209标准的要求。
LDSR型传感器的工作电源为 +5VDC，在测量300 mA额定原边剩余电流时，典型的耗电量仅为40 mA；传感器还可调节其内部基准电压，并选择测试绕组和去磁功能等选项。
LDSR型传感器充分满足PV逆变器的需求，成本低、体积小、满足所有标准要求。同时由于其布板面积小、结构简单，使得LDSR成为高成本磁通门传感器的一个优秀替代者。
莱姆的LDSR型传感器不但能够保证太阳能逆变器装置的安全，而且也是中功率逆变器中对称故障检测和电源故障检测等应用中的理想解决方案。
LDSR型传感器取得了CE和UL认证，符合行业标准，同时莱姆提供五年质保。
